Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 7490140112
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
7490140112 |
Indutância: |
350µH |
Relação das voltas: |
1: 1 |
Tipo da montagem: |
Surface Mount |
Dimensão: |
24.55mm litro x 17.00mm W x 10.85mm H |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
7490140112 |
Indutância: |
350µH |
Relação das voltas: |
1: 1 |
Tipo da montagem: |
Surface Mount |
Dimensão: |
24.55mm litro x 17.00mm W x 10.85mm H |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações elétricas @25℃
1.OCL: MINUTO 350uH
@100KHz, 0.1Vrms, 8mADC de viés
relação 2.Turns:
TX=1CT∶1CT RX=1CT∶1CT
perda 3.Insertion:
0.1-100MHz: - 1.1dB MAX
perda 4.Return (TIPO do DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO do DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO do DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MINUTO 7200Vrms
temperatura 8.Operating: -40℃~+85℃.

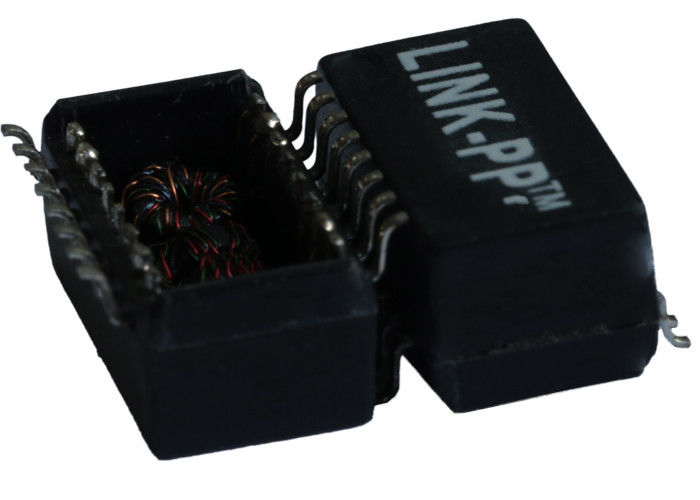

| 7490140112 TRANSFORMADOR, Lan de alta tensão, 10/100BT 6KV IEEE 802.3u | |
| Número da peça | 7490140112 |
| Velocidade | 100BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (NÃO ponto de entrada) |
| Pacote | SMT |
| Temperatura | -40 A +85 |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 4 |
| Altura do pacote (milímetro) | 10,85 |
| Comprimento do pacote (milímetro) | 24,55 |
| Largura do pacote (milímetro) | 17,00 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
