Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 7490100110A
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$1.25
Detalhes da embalagem: T&R
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Série: |
Transformador WE-LAN 10/100 Base-TX SMT |
Número da peça:: |
7490100110A |
Padrão: |
10/100BASE-TX |
Portas: |
1 |
Pacote: |
smt |
Temperatura operacional:: |
0 °C ao °C +70 |
Tensão de isolamento: |
1500 V (RMS) |
Indutância: |
µH 350 |
Série: |
Transformador WE-LAN 10/100 Base-TX SMT |
Número da peça:: |
7490100110A |
Padrão: |
10/100BASE-TX |
Portas: |
1 |
Pacote: |
smt |
Temperatura operacional:: |
0 °C ao °C +70 |
Tensão de isolamento: |
1500 V (RMS) |
Indutância: |
µH 350 |

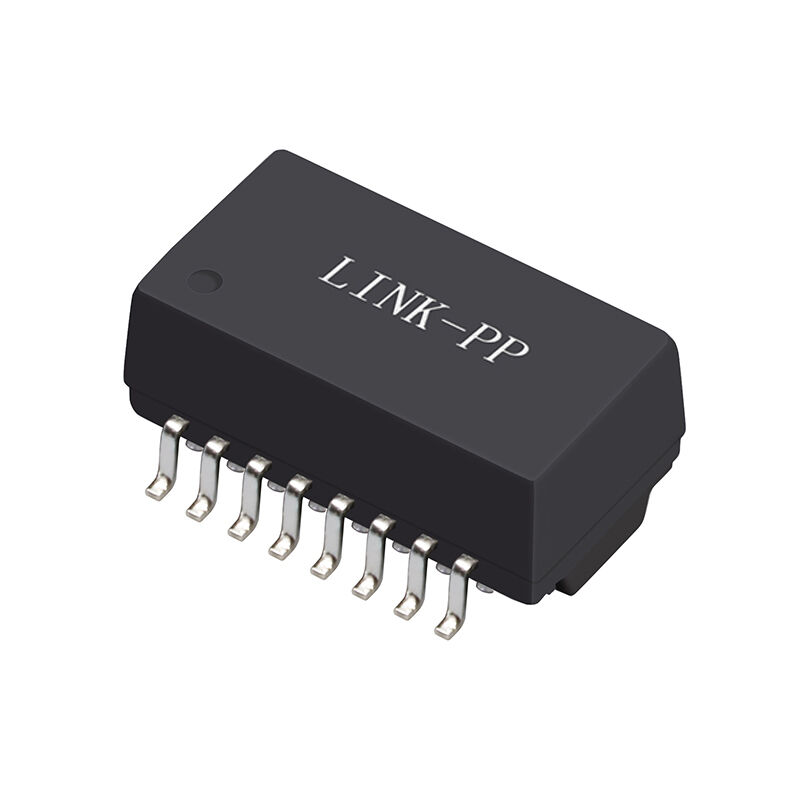

O transformador LAN 7490100110A é um módulo magnético LAN de porta única 10/100BASE-TX projetado para equipamentos de rede Ethernet. Ele apresenta indutância mínima de 350 µH, tensão de isolamento de 1500 V RMS e uma relação de espiras de 1:1 (±3%), garantindo transmissão de sinal estável e isolamento elétrico confiável.
O transformador suporta taxas de dados Ethernet de 10/100 Mbps, opera em uma faixa de temperatura de 0 °C a +70 °C e é construído em um pacote SMT compacto para projetos de PCB de alta densidade. Com baixa perda de inserção (-1,1 dB máx.), perda de retorno otimizada e forte rejeição diferencial para modo comum, o 7490100110A é adequado para switches Ethernet, roteadores, equipamentos de rede industrial e interfaces LAN embarcadas.
Este 7490100110A garante excelente integridade de sinal, supressão de EMI e transmissão de dados confiável para aplicações Ethernet 10/100. Ele é otimizado para layouts de PCB compactos, adequado para switches, roteadores e dispositivos de rede industrial.
| Propriedade | Condições de Teste | Valor | Unidade | Tolerância |
|---|---|---|---|---|
| Indutância (L) | 100 kHz / 100 mV @ 8 mA de polarização CC | 350 | µH | mín. |
| Tensão de Teste de Isolamento (VT) | 1 min | 1500 | V (RMS) | mín. |
| Perda de Inserção (IL) | 1-100 MHz | -1,1 | dB | máx. |
| Perda de Retorno (RL) | 1-30 MHz @ 100 Ω | -18 | dB | mín. |
| 30-60 MHz @ 100 Ω | -14 | dB | mín. | |
| 60-80 MHz @ 100 Ω | -12 | dB | mín. | |
| 80-100 MHz @ 100 Ω | -10 | dB | mín. | |
| Taxa de Rejeição Diferencial para Modo Comum (DCMR) | 1-30 MHz | -38 | dB | mín. |
| 30-60 MHz | -38 | dB | mín. | |
| 60-100 MHz | -30 | dB | mín. | |
| Diafonia (CT) | 1-60 MHz | -40 | dB | mín. |
| 60-100 MHz | -35 | dB | mín. | |
| Relação de Espiras (n) | — | 1:1 | — | ±3% |
| Taxa de Dados | — | 10/100BASE-TX | — | — |
Ao selecionar o Transformador LAN 7490100110A, os engenheiros se beneficiam de:
Este transformador é ideal para aplicações que exigem desempenho consistente, tamanho compacto e isolamento de rede robusto.
