Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HY602403
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |

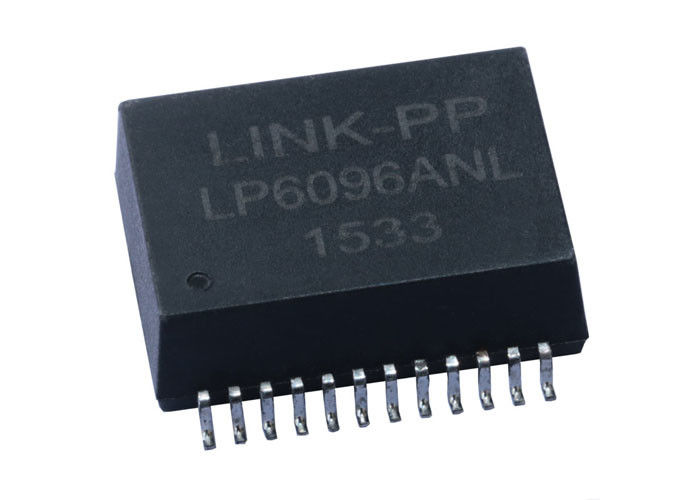

HY602403 |
Atualização PN: |
LP6096ANL |
Relação das voltas: |
1CT: 1CT |
Montagem: |
Surface Mount |
Ethernet: |
poder 1x10/100/1000Mbps |
Tensão do isolamento: |
1500Vrms |
Capacidade: |
C.C. 800mA |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação: |
HY602403 |
Atualização PN: |
LP6096ANL |
Relação das voltas: |
1CT: 1CT |
Montagem: |
Surface Mount |
Ethernet: |
poder 1x10/100/1000Mbps |
Tensão do isolamento: |
1500Vrms |
Capacidade: |
C.C. 800mA |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação elétrica @25℃
perda 1.Insertion (DB máximo):
0.1MHz: -1,2
1-125MHz: -2,0
perda 2.Return (minuto do DB):
1-40MHz: -16
40-100MHz: -10
3.Crosstalk (minuto do DB):
30MHz: -43
60MHz: -37
100MHz: -33
4.CMRR (minuto do DB):
30MHz: -30
200MHz: -15
equilíbrio 5.DCR: 1 Ω ±0.05Ω
6.OCL:
(1) 350uH polarização da C.C. do minuto @20mA
(2) 120uH polarização da C.C. do minuto @30mA
elevação 7.Temperature de 35℃ ao fornecer
C.C. 800mA contínua sobre 4 pares
8.Hipot: 1500Vrms
temperatura 9.Operating: -40℃~+85℃.
NOTAS:
módulos do transformador 1.Gigabit com poder sobre
Opção dos ethernet
exigências de 2.Exceeds IEEE 802.3at com acima
à corrente da fonte da C.C. 800mA sobre 2 ou 4 pares
a peça de 3.For RoHS adiciona o sufixo NL
solda máxima de 4.RoHS " NLE” que avalia 250℃.
