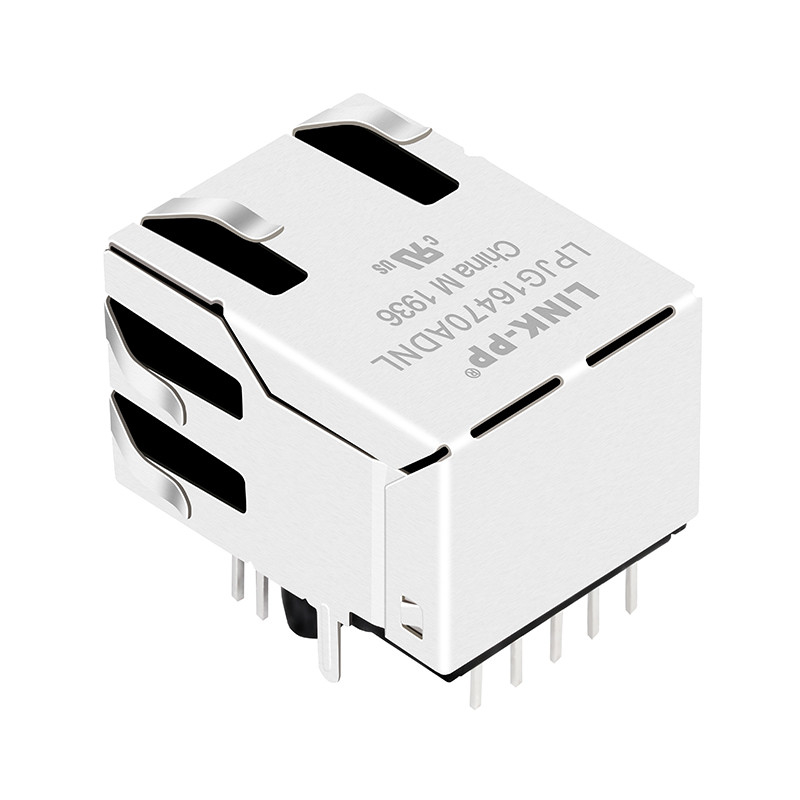

JXD1-0001NL | Conectividade magnética de LPJG16470ADNL RJ45 Jack Gig_Ethernet

Visão Geral do Jack RJ45 Magnético JXD1-0001NL

1. Informações do Produto

• Modelo: JXD1-0001NL
• Descrição do Produto: CONN, RJ45, 1X1, 1GD, 1:1, TU (Conector Gigabit RJ45 de porta única com transformador)
• Certificação: Em conformidade com RoHS

2. Tipo e Desempenho do Conector

• Tipo de Conector: Jack RJ45 com Magnéticos Integrados
• Número de Portas: 1x1 Porta
• Suporte de Velocidade: 1000 Base-T (Gigabit Ethernet)
• Orientação de Montagem: Aba para Cima, Entrada Lateral
• Nível PoE: Não PoE


3. Características Físicas

• Método de Montagem: Através do Furo
• Material do Conector:
• Carcaça: Material termoplástico preto, classificação de retardamento de chama UL94 V-0
• Blindagem: Latão, niquelado
• Contatos: Bronze fosforoso
• Revestimento dos Contatos: Revestimento seletivo de ouro, espessura mínima de 30 micro-polegadas na área de contato
• Dimensões:
• Largura: 15,75 mm
• Altura: 13,80 mm
• Profundidade: 21,50 mm
• Espaçamento dos Pinos: 2,54 mm

4. Características Elétricas

• Relação de Transformação do Transformador: 1:1 (Relação de 1,0 @100kHz)
• Precisão da Relação de Transformação:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Indutância Primária: 350μH MÍN @100kHz, 0,1V RMS DC BIAS
• Resistência DC: 1,2 OHMS MÁX
• Perda de Inserção:
• 1-100 MHz: -1,0dB MÁX
• 100-125 MHz: -1,2dB MÁX
• Perda de Retorno:
• 1-40 MHz: -16dB MÍN
• 40-80 MHz: -10dB MÍN
• 80-100 MHz: -8dB MÍN
• Diafonia: 1-100MHz: -30dB MÍN
• Atenuação em modo comum: 1-100MHz: -30dB MÍN
• Tensão de isolamento: Lado PHY para lado da linha:2250VDC


5. Indicador LED

• Configuração do LED: LED bicolor
• Cor e especificações do LED:
• Verde: 565nm, 20mA, 2,4V(Vmax), 2,2V(Typ)
• Amarelo: 590nm, 20mA, 2,5V(Vmax), 2,1V(Typ)
• Pinos do LED:
• Verde: P11(+), P12(-)
• Amarelo: P13(+), P14(-)

6. Especificações Ambientais

• Faixa de temperatura de operação: -40°C a +85°C
• Faixa de temperatura de armazenamento: -40°C a +85°C
• Temperatura de soldagem: Processo de soldagem por onda, temperatura de pico máxima de 260°C, máximo de 10 segundos

7. Informações de Embalagem

• Método de embalagem: Bandeja
• Quantidade de embalagem padrão: 50 peças/bandeja
• Quantidade por caixa: 1200 peças/caixa

8. Definição dos Pinos

• P1-P8: Pinos de sinal Ethernet
• P9-P10: Não utilizados
• P11-P12: LED verde
• P13-P14: LED amarelo
• J1-J8: Pinos da interface RJ45

9. Conformidade e Certificação

• RoHS: Em conformidade com a Diretiva RoHS
• FCC: Em conformidade com as Regras e Regulamentos da FCC Parte 68

Nota de Aplicação

• Adequado para automação industrial, Internet Industrial das Coisas e sistemas de controle industrial
• Suporta o padrão IEEE 802.3
• O processo de soldagem por onda é recomendado

JXD1-0001NL Datasheet - ESQUEMÁTICO

JXD1-0001NL Datasheet - Layout da PCB
