6339160-1 | 6339160-3 o conector de SMT RJ45, 8 POSIÇÃO RJ45 protegeu a montagem de superfície

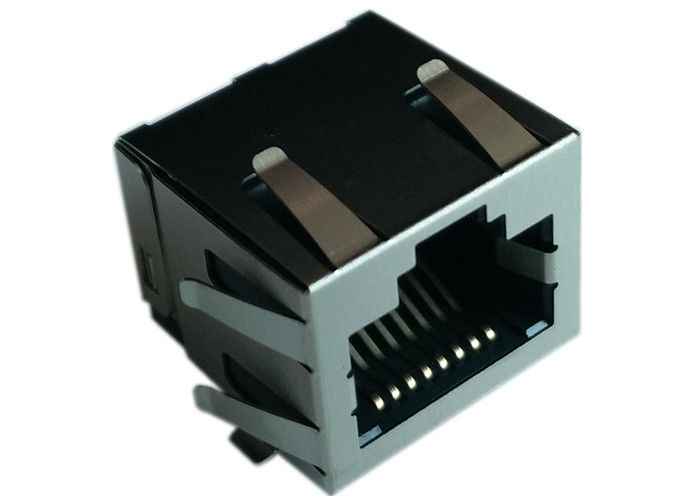

8 a posição SMD Rj45 Jack LPJES101XCNL protegeu wo/LEDs.

LPJES1011CNL/LPJES1012CNL/LPJES1013CNL/LPJES1014CNL

Pin equivalente/cruz ao pino compatível a TE # 6339160-1 | 6339160-3

1. MATERIAL:
ABRIGO - DE ALTA TEMPERATURA. TERMOPLÁSTICO - LCP, COR: VEJA A TABELA, UL94V-0.
TERMINAIS - 0,30 DE BRONZE GROSSOS DE PHOS CHAPEADOS COM
LATA MATTE GROSSA MÍNIMA de 2.03µm Na ÁREA da SOLDA.
OURO (VEJA A TABELA) NA ÁREA LOCALIZADA DA PLACA SOBRE
NÍQUEL GROSSO MÍNIMO de 1.27µm.
PROTETOR - (VEJA a TABELA) 0,196 PREPLATED DE BRONZE de THK COM 2.03µm-3.81µm
LATA MATTE GROSSA SOBRE o NÍQUEL de 0.76µm-2.03µm
UNDERPLATE, OU NÍQUEL de 0.76-2.03µm COM SELETIVO
ABAS CHAPEADAS LATA DA SOLDA
2. A CAVIDADE DO JAQUE CONFORMA-SE ÀS REGRAS DO FCC E
OS REGULAMENTOS PEÇA 68, SUBPARTE F.
DIMENSÕES SUGERIDAS DA ABERTURA DO PAINEL. VEJA
ESPECS. DA APLICAÇÃO. 114-2154 PARA A ESPESSURA DO PAINEL
E RECOMENDAÇÕES DA POSIÇÃO
AFASTAMENTO SUGERIDO ENTRE A PARTE SUPERIOR DO CONECTOR
E ABERTURA DO PAINEL SUPERIOR
EMPACOTADO: FITA & CARRETEL DO BOLSO (POR ESPECIFICAÇÕES DA AIA 481)
LARGURA da FITA do BOLSO - 44mm
PASSO do BOLSO - 24mm
PROFUNDIDADE do BOLSO - 16.7mm
FITA CLARA DA TAMPA, PSA
REBOQUE CLARO da FITA da TAMPA - 1220mm, ENVOLVIDO No CUBO do CARRETEL
CARRETEL PLÁSTICO - DIÂMETRO de 381mm
QUANTIDADE DO PRODUTO - 200 PARTES POR O CARRETEL
CARGO ZERO DA FORÇA DA INSERÇÃO COM DISPOSIÇÃO RECOMENDADA DO PWB
REFERÊNCIA ESTABELECIDA PELO CLIENTE.
O CONECTOR DEVE SER POSICIONADO ATRAVÉS DO ENTALHE DE PAINEL COMO
MOSTRADO À PARTE SUPERIOR DO APOIO DO JAQUE MODULAR PARA O PROTETOR DA FIAÇÃO.
CÓDIGO DA DATA DA FABRICAÇÃO ENCONTRADO APROXIMADAMENTE COMO MOSTRADO.
OS PRIMEIROS 2 DÍGITOS SÃO ANO, SEGUNDOS 2 DÍGITOS SÃO SEMANA DO TRABALHO,
O ÚLTIMO DÍGITO É O DIA DA SEMANA
