Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO

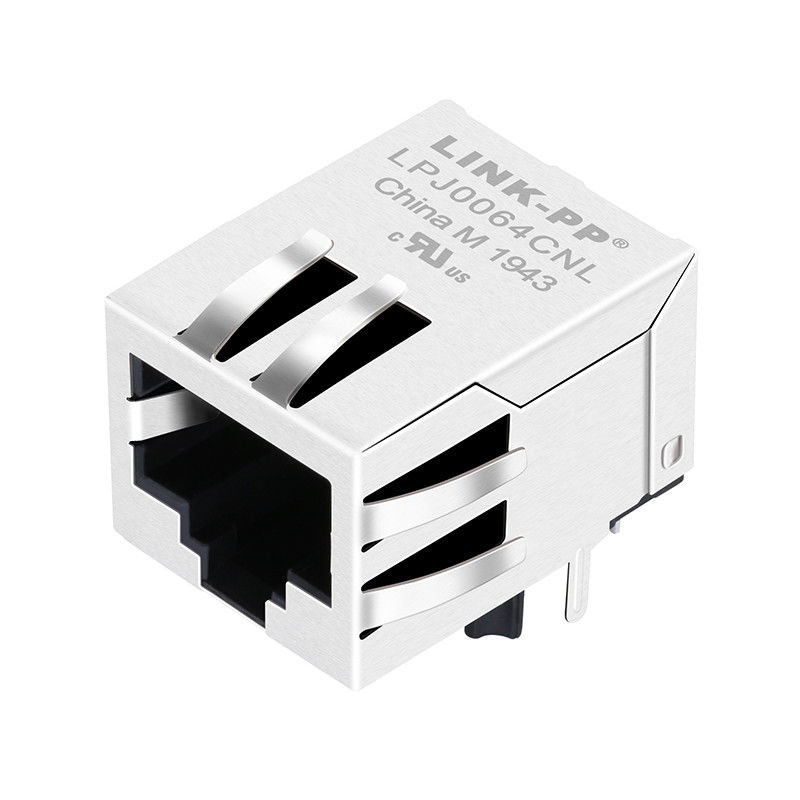

Número do modelo: 6605424-1 ((LPJ0064CNL)
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Série: |
6605424-1 Conectores AMP de conectividade TE |
Aplicações: |
10/100 de base-T, AutoMDIX |
Proteção: |
Escondido |
Estilo de montagem: |
Através do Buraco |
Indicador LED: |
Sem conduzido |
Montando o ângulo: |
Ângulo reto |
Direção da Aba: |
Tab Down |
Classificação de inflamabilidade: |
UL 94 V-0 |
Intervalo de temperatura de funcionamento: |
0°C a + 70°C |
Série: |
6605424-1 Conectores AMP de conectividade TE |
Aplicações: |
10/100 de base-T, AutoMDIX |
Proteção: |
Escondido |
Estilo de montagem: |
Através do Buraco |
Indicador LED: |
Sem conduzido |
Montando o ângulo: |
Ângulo reto |
Direção da Aba: |
Tab Down |
Classificação de inflamabilidade: |
UL 94 V-0 |
Intervalo de temperatura de funcionamento: |
0°C a + 70°C |
■ Economia de espaço em PCB
■ Melhoria da fiabilidade e do desempenho do EMI em relação aos ímãs discretos
■ Micro-soldagem de fios magnéticos para PCB versus solda
■ Cumprir ou exceder a parte 68 da FCC, IEEE 802.3, e requisitos ANSI X3.263
■ Suporta todos os chips e aplicações PHY adequados e disponíveis
■ Temperatura alargada de -40°C a +85°C disponível
■ Numerosas opções de circuitos disponíveis
■ Jacks modulares com magnéticos integrados
| Especificação elétrica | Valor |
|---|---|
| Proporção de rotação |
TX=1CT:1CT RX=1CT:1CT |
| Perda de inserção | -1,0dB MAX @ 1-65MHz |
| Perda de retorno |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10 dB MIN @ 60-80MHz |
| Falando em cruz |
-40dB MIN @ 1-30MHz -35 dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| Rejeição do modo comum |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| Hipótese | 1500 Vrms |
| OCL | 350uH MIN @ 100KHz, 100mV, 8mA DC Bias |
| Temperatura de funcionamento | 0°C a 70°C |
1. Projetado para suportar aplicações, tais como modems SOHO (ADSL), LAN-on-Motherboard (LOM), hub e switches.
2. Cumprir a especificação IEEE 802.3
3Materiais de ligação:
Capacidade de armazenamento: UL94V-0
Contacto/Escudo: liga de cobre
Revestimento de blindagem: níquel
Revestimento de contacto: ouro 6 micro- polegadas min.
4Temperatura da ponta da solda em onda: 265°C Max.
Tempo de temperatura da ponta da solda por ondas: 5 sec Max
5Certificação UL: número de ficheiro E484635
