Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168

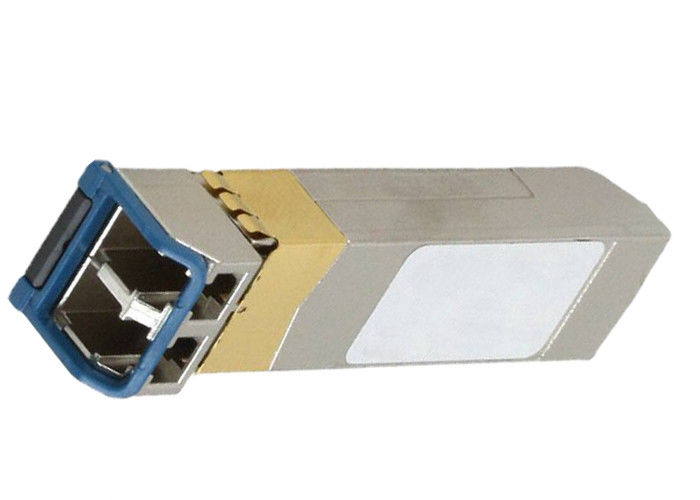

Número do modelo: AFCT-57V6USZ
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10/100/25K
Preço: $0.11-$35
Detalhes da embalagem: 20/Tray
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 350K/Month
Especificações: |
AFCT-57V6USZ |
taxa de dados: |
1,25 Gbps |
comprimento de onda: |
1550nm |
Distância máxima: |
80000m |
Tipo de fibra: |
Vidro Singlemode |
Emissor: |
DWDM EML |
tensão: |
3.3V |
Aplicações: |
Ethernet |
Conector: |
Duplex do LC |
Montagem: |
Pluggable, SFP |
Ambiente: |
Sem chumbo/RoHS complacente |
MSL: |
1 (ilimitado) |
Especificações: |
AFCT-57V6USZ |
taxa de dados: |
1,25 Gbps |
comprimento de onda: |
1550nm |
Distância máxima: |
80000m |
Tipo de fibra: |
Vidro Singlemode |
Emissor: |
DWDM EML |
tensão: |
3.3V |
Aplicações: |
Ethernet |
Conector: |
Duplex do LC |
Montagem: |
Pluggable, SFP |
Ambiente: |
Sem chumbo/RoHS complacente |
MSL: |
1 (ilimitado) |
| Especificações: | AFCT-57V6USZ |
| Classe de produto: | Fibras óticas |
| Família de produto: | Transceptores óticos |
| Série do produto: | SFP |
| Nome do produto: | Transceptores óticos de SFP |
| Estado disponível: | Ativo |
| RoHS: | Conformidade RoHS-6 |
|
Especificações:
|
|
|
Taxa de dados: |
1,25 Gbps |
| Comprimento de onda: | 1550nm |
| Distância máxima: | 80000m |
| Tipo da fibra: | Vidro Singlemode |
| Emissor: | DWDM EML |
| Tensão-fonte: | 3.3V |
| Aplicações: | Ethernet |
| Tipo do conector: | Duplex do LC |
| Tipo da montagem: | Pluggable, SFP |
| Estado sem chumbo/estado de RoHS: | Sem chumbo/RoHS complacente |
| Nível da sensibilidade de umidade (MSL): | 1 (ilimitado) |
|
Descrição da característica:
|
• Transceptor de Gigabit Ethernet
• RoHS complacente
• IEEE 802.3z, 1000BASE-ZX
• Distância de transmissão prolongada até 40 quilômetros
• Complacente com acordo (MSA) da fonte de SFP multi
• Relação Frente e verso-LC ótica
• 1550 nanômetro DFB-LD
• Identificação de série
• Relação diagnóstica da monitoração de Digitas
• Delatch da caução para a remoção fácil da gaiola
• Disponível na variação da temperatura industrial (- 40 a +85°C)
• Imune aos campos do ESD, do RF, e a Vcc ruído
• Projetado para emissões muito baixas do RF
• Segurança de laser da classe 1
• relação diferencial C.A.-acoplada do I/O da série
• Escolha a operação da fonte de +3,3 volts
• Dissipação de baixa potência
|
Descrição ótica:
|
• A tabela 4 descreve o desempenho da parcela do transmissor do AFCT-57V6USZ sobre as condições operacionais. A tabela 5 descreve o desempenho da parcela do receptor do AFCT-57V6USZ sobre as condições operacionais. As características óticas do pulso do transmissor são especificadas sob a forma de um teste padrão de olho. Quando medida de acordo com [2], a máscara mostrada em figura 2 avalia o tempo de elevação, o tempo de queda, o overshoot e o undershoot.
|
Descrição da característica:
|
• A corrente da fonte do AFCT-57V6USZ é descrita na tabela 6 abaixo. A corrente do inrush é definida como o inrush adicional devido à obstrução quente.
• As características para os sinais do controle e do estado são mostradas nos sinais Output do estado da tabela 7., TX_FAULT e RX_LOS, são todo o aberto-coletor/dreno, e os níveis indicados o ohm 4.7k-10k de suposição levantam o resistor a Host_Vcc estam presente. Os níveis de MOD_DEF [1] e de MOD_DEF [2] são indicados igualmente que supõem que estão levantados com um resistor do ohm 4.7k-10k a +3,3 V na placa do anfitrião. A tabela 8 indica os níveis de tensão exigidos para ser entregado pelo anfitrião à entrada de dados de série diferencial TD+/- do transmissor. A tabela 9 indica o nível de tensão output da saída de dados de série diferencial RD+/- do receptor.
