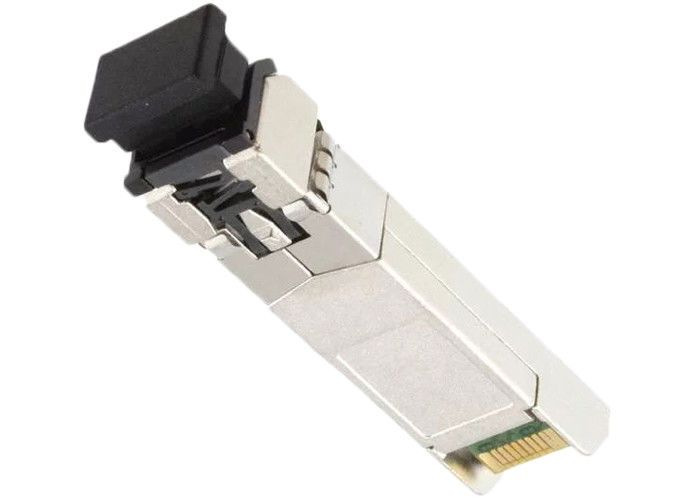

Transceptor ótico complacente de AFBR-57R6AEZ RoHS SFP com a taxa seleta

Transceptor ótico complacente de AFBR-57R6AEZ RoHS SFP com a taxa seleta

● complacente à limitação na diretriz orientadora perigosa de (RoHS) das substâncias
Características diagnósticas do ● por SFF-8472 “relação diagnóstica da monitoração para transceptores óticos”
Monitoração de tempo real do ● de:
  - Poder ótico recebido
  - Corrente diagonal do laser
  - Temperatura
  - Tensão de fonte
Funcionalidade seleta da taxa do ● por SFF 8079 (revisão 1,7)
Operação larga da tensão da temperatura e de fonte do ● (- 10°C a 85°C) (± 10% de 3,3 V)
Especificações do transceptor do ● pelo acordo da Multi-fonte de SFP (SFF-8074i) e o SFF-8472 (revisão 9,3)
   - Operação do canal da fibra de 4,25 GBD para FC-PI 400-M5-SN-I e 400-M6-SN-I
   - Operação do canal da fibra de 2,125 GBD para FC-PI 200-M5-SN-I e 200-M6-SN-I
   -1,0625 operação do canal da fibra do GBD para FC-PI 100-M5-SN-I e 100-M6-SN-I
   - Operação 1,25 do GBD para IEEE 802,3 Gigabit Ethernet 1000Base-SX
Comprimentos de relação do ● em 4,25 GBD:
  - 150 m com 50 μm MMF, 70 m com 62,5 μm MMF
Comprimentos de relação do ● em 2,125 GBD:
   - 300 m com 50 μm MMF, 150 m com 62,5 μm MMF
Comprimentos de relação do ● em 1,0625 GBD:
   - 500 m com 50 μm MMF, 300 m com 62,5 μm MMF
Comprimentos de relação do ● em GBD 1,25:
   - 2 a 550 m com 50 μm MMF, 2 a 275 m com 62,5 μm MMF
Relação frente e verso do conector ótico do LC do ● que conforma-se a ANSI TIA/EIA604-10 (FOCIS 10A)
tecnologia emitindo-se de superfície da fonte do laser (VCSEL) da cavidade vertical do ● 850 nanômetro
Cofre forte do olho do laser da classe 1 da classe 1/CDRH do IEC 60825-1 do ●
● complacente com Gigabit Ethernet
O ● aumentou o desempenho do IEM para aplicações altas da densidade do porto

O transceptor ótico do ● AFBR-57R6AEZ apoia as relações de série de alta velocidade sobre a fibra ótica multimodo em taxas da sinalização até 4,25 Gb/s. Complacente com acordo Pluggable (MSA) da fonte de (SFP) do formulário pequeno multi mecânico e as especificações elétricas para o LC Duplex transceptores, canal FC-PI da fibra do ANSI, FC-PI-2 e complacente com IEEE 802,3 para aplicações do gigabit. A peça é eletricamente interoperável com dispositivos conformant de SFP.

O ● O AFBR-57R6AEZ é do “uma taxa” 850 nanômetro SFP quadrilátero que assegure a conformidade às especificações do canal e dos ethernet 1G da fibra 4G/2G/1G. Usando a entrada do Rate_Select do produto, os grupos de usuário o ponto desejado da conformidade de SFP. Na posição da taxa alta, o produto é equivalente 4G/2G/1G à fibra AFBR-57R5AEZ baseado canal. Na posição desprezada, o produto move-se para um modo de funcionamento dos ethernet do canal 1G da fibra 2G/1G.

O ● como um realce à relação convencional de SFP definida em SFF-8074i, o AFBR-57R6AEZ é complacente a SFF-8472 (relação diagnóstica digital para transceptores óticos). Usando a relação de série de 2 fios definida no SFF-8472 MSA, o AFBR-57R6AEZ fornece a temperatura do tempo real, a tensão de fonte, a corrente diagonal do laser, o poder de entrada potência de saída do laser e recebido médio. Esta informação é além do que dados convencionais da base de SFP. A relação diagnóstica digital igualmente adiciona a capacidade para desabilitar o transmissor (TX_DISABLE), o monitor para as falhas do transmissor (TX_FAULT), e o monitor para a perda do receptor do sinal (RX_LOS).
