Detalhes do produto:
Condições de Pagamento e Envio:
|

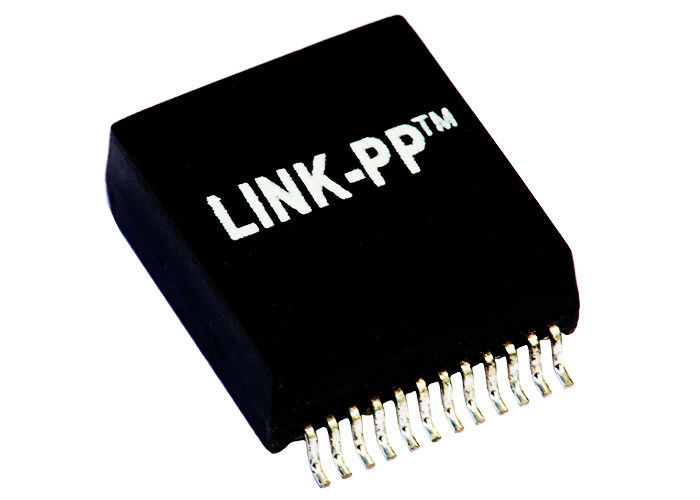

| Especificações: | LP5009NL | P/N: | LP5009NL |
|---|---|---|---|
| Ethernet: | 2 poder de x 10/100Mbps | MEDIDA: | 13.16x18.59x6.12mm |
| Montagem: | SMD | amostras: | livre |
| Disponibili de Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Destaque: | único transformador do porto,Transformador do porto do quadrilátero |
||
1. Número da bobina: Bobinas do autotransformador 12
2. tensão do isolamento: 1500Vrms
3. módulo do porto duplo do Magnetics de SMD
4. transformador do ponto de entrada 2x10/100Base-Tx
Especificações elétricas (25):
1. voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor,
Router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
LP5008NLE
LP5009ANL
LP5009NL
LP5009NLE
