Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5009ANL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 poder de x 10/100Mbps |
MEDIDA: |
13.16x18.59x6.12mm |
Montagem: |
SMD |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 poder de x 10/100Mbps |
MEDIDA: |
13.16x18.59x6.12mm |
Montagem: |
SMD |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Número da bobina: Bobinas do autotransformador 12
2. tensão do isolamento: 1500Vrms

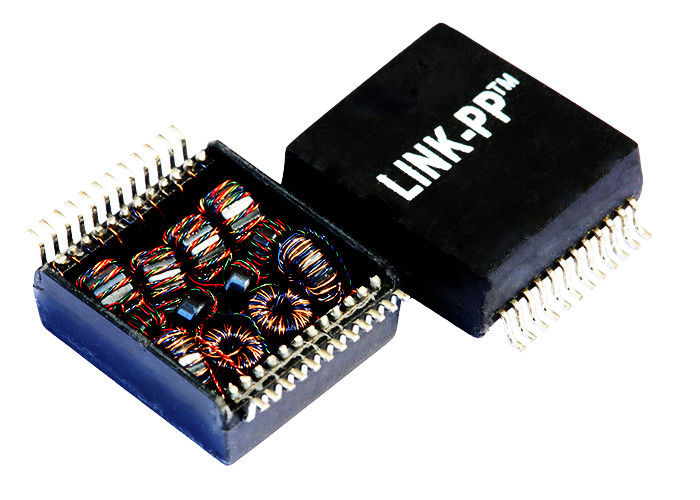

3.Type: Ponto de entrada de SMT LP5009ANL 2x10/100Base-Tx
4. módulo de poder do Magnetics de 2 portos
5. transformador do Lan de 10/100M com POE/POE+
Especificações elétricas (25):
1. voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor,
Router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
LP5008NLE
LP5009ANL
LP5009NL
LP5009NLE
