Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 7499010122
Documento: LPJD5011BENL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.25
Detalhes da embalagem: Tubo/caixa
Tempo de entrega: 3-5 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Número da peça: |
7499010122 |
Configuração da porta: |
1x1 |
Tipo de montagem:: |
Através do buraco |
Ângulo de montagem: |
vertical |
Temperatura operacional:: |
0 ° C a +70 ° C. |
teste do hipot: |
2250 Vcc por 1 minuto |
Número da peça: |
7499010122 |
Configuração da porta: |
1x1 |
Tipo de montagem:: |
Através do buraco |
Ângulo de montagem: |
vertical |
Temperatura operacional:: |
0 ° C a +70 ° C. |
teste do hipot: |
2250 Vcc por 1 minuto |

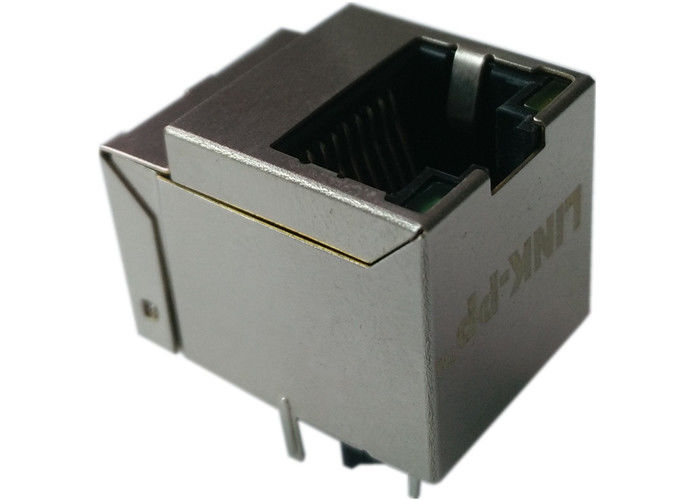

Descubra o 7499010122 Conector Vertical RJ45 com transformador LAN integrado para aplicações 10/100 Base-T. Escudo 1x1 Cat 5, Auto MDIX, montagem vertical através do buraco, UL 94V-0,e desempenho elétrico fiável.
| Parâmetro | Especificações |
|---|---|
| Número da parte | 7499010122 |
| Tipo de produto | Conector RJ45 integrado com transformador LAN |
| Configuração | 1x1 (Porto único) |
| Número de posições | 8P8C |
| Número de portos | 1 |
| Número de linhas | 1 |
| Tipo de montagem | Através do Buraco |
| Ângulo de montagem | Vertical |
| Estilo de terminação | Soldagem |
| Proteção | Escondido |
| Categoria de desempenho | Cat 5 |
| Altura acima do tabuleiro | 160,90 mm (0,665") |
| Indicador LED | - Sim, sim. |
| Cor LED | Amarelo / Verde |
| Aplicações | 10/100 Base-T, MDIX automático |
| Conformidade | IEEE 802.3u |
| Ficheiro UL | E472316 |
| Parâmetro | Especificações |
|---|---|
| Material de habitação | O termoplástico (UL 94V-0) |
| Material de base | Ferrita |
| Revestimento de contacto | 30 μ" de ouro na área de contacto |
| Material do escudo | Ligação de cobre |
| Revestimento de escudo | 50 μ" de níquel |
| Tipo de fio | QPN180 |
| Parâmetro | Condições de ensaio | Valor | Unidade | Tolerância |
|---|---|---|---|---|
| Indutividade (OCL) | 100 kHz / 100 mV @ 8mA DC Bias | ≥ 350 | μH | - Não. |
| Relação de voltas (Tx/Rx) | 100 kHz / 100 mV | 11 / 1:1 | - Não. | ± 2% |
| Perda de inserção | 1 ̊65 MHz | ≤ -1.0 | dB | - Não. |
| Perda de retorno | 1 ̊30 MHz | ≥ -18 | dB | - Não. |
| 30 ̊45 MHz | ≥ -16 | dB | - Não. | |
| 45 ̊60 MHz | ≥ -14 | dB | - Não. | |
| 60 ̊80 MHz | ≥ -12 | dB | - Não. | |
| Rejeição do modo comum | 1 ‰ 100 MHz | ≥ -35 | dB | - Não. |
| Transmissão | 1 ‰ 100 MHz | ≥ -35 | dB | - Não. |
| Parâmetro | Especificações |
|---|---|
| Temperatura de funcionamento | 0°C a +70°C |
| Teste de hipótese | 2250 VDC / 1 minuto |
| Parâmetro | Especificações |
|---|---|
| Voltagem para a frente | 1.8V 2.5V |
| Corrente para a frente | 20 mA |
O conector RJ45 vertical 7499010122 é projetado para desempenho elétrico estável em circuitos 10/100 Base-T.
1Indutividade:350 μH min.
2- Gira Ratio:11 (Tx) / 1 (Rx), ± 2%
3Perda de inserção:-1,0 dB no máximo a 1 ‰ 65 MHz
4Perda de retorno:
-18 dB min. a 1 ̊30 MHz
-16 dB min. a 30°45 MHz
-14 dB min. a 45-60 MHz
-12 dB min. a 60 ̊80 MHz
5Rejeição de modo comum:-35 dB min. a 1 ‰ 100 MHz
6Transmissão:-35 dB min. a 1 ‰ 100 MHz
Se o seu projeto requer umaConector RJ45 vertical com magnéticos integrados, o 7499010122 fornece uma solução confiável para10/100Base-TXO que é que é um projecto?Estrutura vertical com buraco,construção blindada, eDesempenho da categoria 5Torná-lo uma escolha prática para os fabricantes que necessitam de conectividade estável e integração eficiente de PCB.
Número da peça7499010122A utilização de um sistema de gestão de custos é particularmente relevante para engenheiros, equipas de aquisição e compradores que procuram umconector RJ45 integrado verticalque suporta aplicações Ethernet com desempenho consistente e construção de material aprovado.
O7499010122 Conector RJ45 verticalÉ uma solução Ethernet compacta, blindada e integrada construída para10/100 Base-TAplicações.Suporte automático MDIX, conformidade IEEE 802.3u, montagem vertical através de um buraco e características elétricas confiáveis, é uma escolha inteligente para o hardware de rede que requer uma interface RJ45 durável e eficiente.
O 7499010122 é utilizado em10/100 Base-T Ethernet aplicaçõesonde umConector RJ45 integrado com transformadorÉ necessária para projetos de redes a nível de conselhos.
Sim, o 7499010122 é umconector RJ45 blindado, o que ajuda a melhorar a protecção contra interferências electromagnéticas.
Este conector éAuto MDIX habilitado, tornando-o adequado para a conectividade Ethernet flexível em sistemas compatíveis.
Utiliza umde montagem vertical, através de um buracocom terminação de solda.
Sim, é especificado como umCategoria de desempenho da categoria 5Conector.
