JXD0-0002NL 1000Base-T Magjack RJ45 Conector magnético através do buraco

JXD0-0002NL RJ45 Especificações do material do conector:

Estes materiais cuidadosamente selecionados e as opções de revestimento melhoram a funcionalidade geral do JXD0-0002NL RJ45 com Magnéticos.e adequação para vários cenários de aplicação.

1Material da carcaça: Térmoplástico preto UL94 V-0
A carcaça é construída a partir de material termoplástico de alta qualidade em uma cor preta elegante, cumprindo a classificação de inflamabilidade UL94 V-0 para maior segurança.

2- Brass.
A parte blindada é feita de latão durável, proporcionando este RJ45 Magjack com forte proteção e estabilidade.

3. Proteção: níquel
A camada de blindagem é coberta de níquel para aumentar a resistência à corrosão do conector magnético RJ45.

4Material de contacto: bronze de fósforo
Os contatos, essenciais para uma condutividade elétrica confiável, são feitos de bronze de fósforo, um material conhecido por suas propriedades elétricas e elasticidade.

5- Revestimento de contacto: Ouro seletivo, 30 micro- polegadas no mínimo na área de contacto
Os contatos apresentam uma camada de revestimento seletivo de ouro com uma espessura mínima de 30 micro polegadas na área de contato.Este revestimento de ouro garante excelente condutividade elétrica e resistência à corrosão.

6. Pins: latão C2680R-H, espessura = 0,35 mm
O pin é feito de latão (C2680R-H) e tem uma espessura de 0,35 mm. Os pinos de latão contribuem para a integridade estrutural geral e o desempenho elétrico do conector.

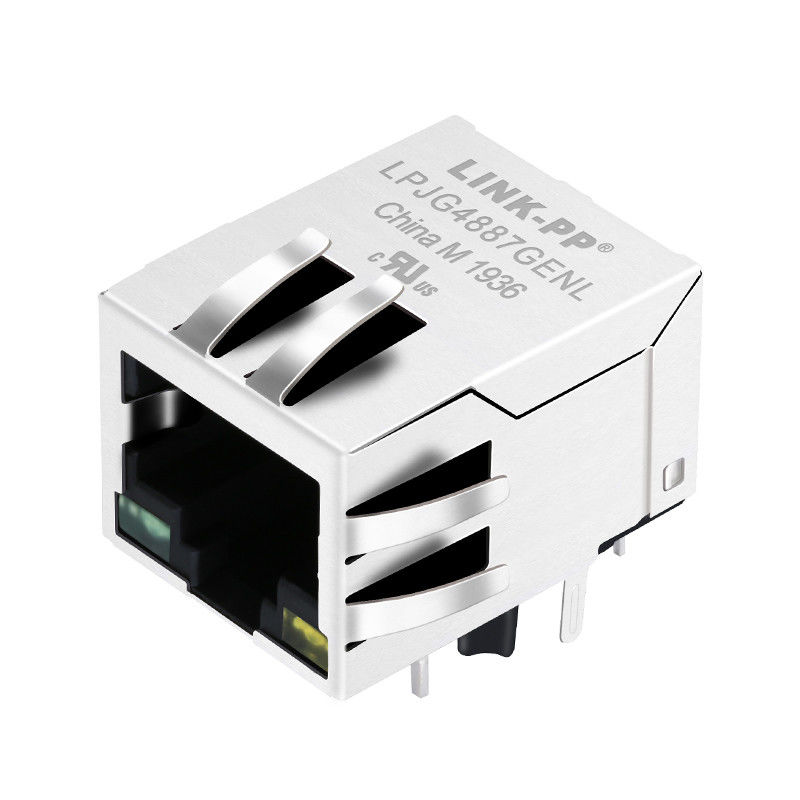

Detalhe do produto do RJ45 com magnéticos:

JXD0-0002NL ((LPJG4887GENL) Ficha de dados:

LPJG4887GENL.pdf

Vantagens da solda por refluxo:

A soldadura por refluxo é um método amplamente utilizado na fabricação de eletrônicos para fixar componentes de montagem de superfície em placas de circuito impresso (PCBs).Oferece várias vantagens em relação aos métodos tradicionais de solda manual. Os pinos SMT neste conector RJ45 Magnetics permitem a solda de refluxo. Pode melhorar a eficiência de produção, garantindo a qualidade da solda. Aqui está uma breve introdução às suas vantagens:

Automatização e alta produtividade:

A soldadura por refluxo permite uma montagem de PCB eficiente, rápida e automatizada.

Soldagem consistente e precisa:

A soldadura por refluxo garante uma qualidade consistente da junção da soldadura em toda a PCB.

Compatibilidade entre os componentes pequenos e os componentes finos:

A soldadura por refluxo é adequada para componentes de pitch fino e dispositivos de montagem de superfície pequena (SMD)..

Redução da ponte de solda e da pedra de sepultura:

A soldadura por refluxo ajuda a reduzir defeitos comuns de soldadura, como a ponte de soldadura (conexões acidentais entre juntas de soldadura adjacentes) e lápides (componentes em pé em uma extremidade).As fases controladas de aquecimento e arrefecimento evitam estes problemas.

Melhor distribuição de calor:

A tecnologia de soldadura por refluxo distribui o calor de forma mais uniforme em toda a PCB, reduzindo o estresse térmico nos componentes.Isto reduz o risco de danificar equipamentos eletrónicos sensíveis durante a solda.

Conformidade da solda sem chumbo:

A soldadura por refluxo é adequada para processos de soldadura sem chumbo e cumpre os requisitos de proteção ambiental para reduzir as substâncias nocivas.

Controle e acompanhamento dos processos:

Os equipamentos de solda por refluxo possuem frequentemente capacidades de controlo e monitorização, permitindo gerir com precisão parâmetros como perfis de temperatura, velocidades de banda transportadora e controlo da atmosfera.

Eficiência dos custos:

Embora o custo do equipamento de solda por refluxo possa ser relativamente elevado, a automação e a eficiência do processo podem conduzir a economias de custos na produção em massa.
