Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: JKM-0009NL (LPJ0011BBNL)
Termos do pagamento & do transporte
Quantidade de ordem mínima: Amostragens gratuitas
Preço: $0.09-$1.85
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Cerca de 2 semanas
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 6000000pcs / mês
Série: |
Conector RJ45 com magnéticos integrados base-T 10/100 |
Perda de inserção:: |
-1,0 dB MAX @1-65MHz |
Gerencie a relação RX: |
1CT:1CT |
Gerencie a relação TX: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1min |
Temperatura de Operação: |
0°C a +70°C |
Série: |
Conector RJ45 com magnéticos integrados base-T 10/100 |
Perda de inserção:: |
-1,0 dB MAX @1-65MHz |
Gerencie a relação RX: |
1CT:1CT |
Gerencie a relação TX: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1min |
Temperatura de Operação: |
0°C a +70°C |

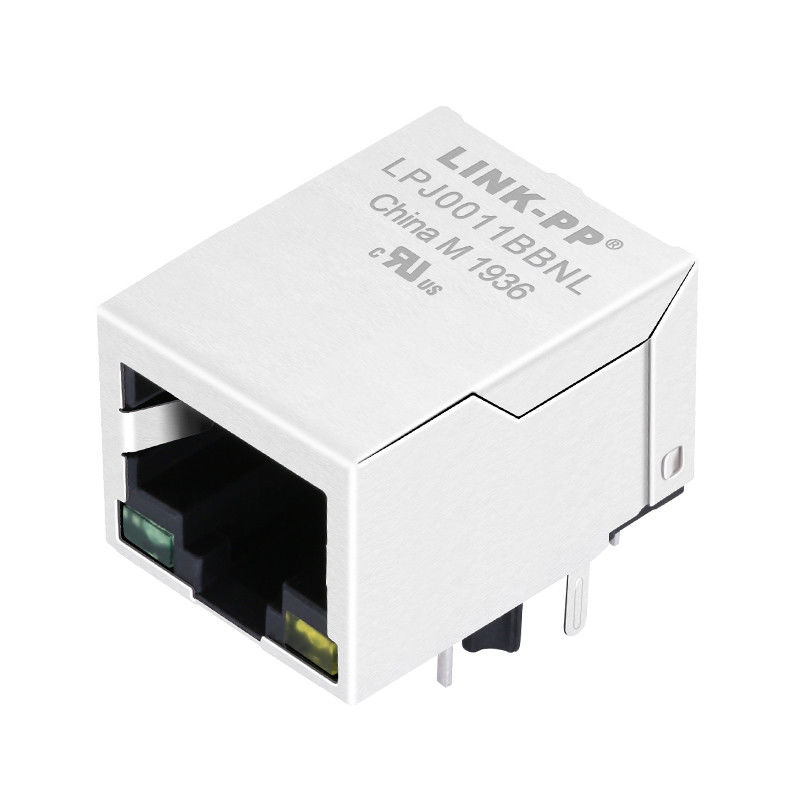

JKM-0009NL LPJ0011BBNL Conector Modular RJ45 de Porta Única com Magnetismo Integrado 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL Ethernet Rápida 10/100Mbps
Transformador RJ45 8P8C pino Conector de Magnetismo Integrado
Equivalente Cruzado JKM-0009NL Pino a Pino Substituição Econômica
Projetado para aplicações com classificação industrial, Atende à especificação IEEE802.3
350μH OCL mínimo com corrente de polarização DC de 8mA
Faixas de temperatura de 0℃ A 70℃
| Número da Peça LINK-PP | LPJ0011BBNL |
| Pulse Número da Peça | JKM-0009NL |
| Automotivo (S/N) | Não |
| Taxa de Dados | 100BASE-TX |
| Número de Portas | 1x1 |
| Direção da Aba | Para baixo |
| Cor dos LEDs (E/D) |
Verde/Amarelo |
| Montagem | THT |
| PoE | NENHUM |
| Estilo de Conexão | ENTRADA LATERAL |
| Blindagem | Blindado |
| Comprimento |
21.34mm
|
| Largura | 16mm |
| Altura | 13.59mm |
Material da Blindagem: Latão
Acabamento da Blindagem: 20-40m polegadas Níquel sobre 10-20 mils Latão
Material do Contato: Bronze Fosforoso
Área de Chapeamento do Contato: Níquel sob chapeamento e chapeamento seletivo de ouro 15µ polegadas
Área de Solda do Contato: Acabamento fosco de estanho
Material da Carcaça: Termoplástico
Especificação da Carcaça: UL 94 V-0
Classificação MSL: 1
1. Força de Acoplamento (MÁX): 5lbs./2.268kgs.
2. Força de Desacoplamento (MÁX): 5Ibs./2.268kgs.
3. Durabilidade: 750 Inserções
4. Retenção do Plugue no Jack (MÍN): 20Ibs./9.075kgs.
1. É aconselhável o uso de planos de aterramento em camadas. Se possível, roteie os pinos de aterramento do conector/módulo discreto para o aterramento do chassi/analógico.
2. O uso de BST (resistores de 75Ω e capacitor de alta tensão para aterramento do chassi) para terminar os CTs do lado do Cabo é aconselhável para o melhor desempenho EMI (incluído na maioria das soluções de conector).
3. Mantenha os traços de sinal do PHY para o conector/módulo discreto o mais curtos possível. Se os traços excederem 3-4 polegadas, preste muita atenção ao desequilíbrio da impedância da linha.
4. Siga as notas de aplicação do fabricante do PHY para mais informações sobre o layout.
