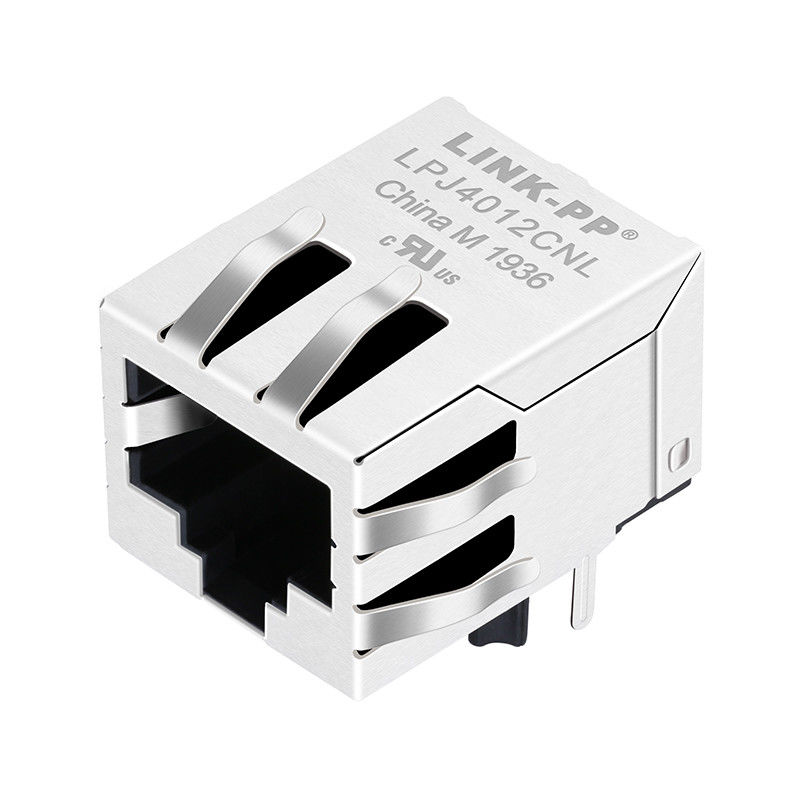

5-2301994-4 RJ45 Industrial Magjack Com Magnéticos Integrados

Name: 5-2301994-4 RJ45 Industrial Magjack Com Magnéticos Integrados
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4 (LPJ4012CNL)
Price: 0.09 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: 5-2301994-4 (LPJ4012CNL)

Termos do pagamento & do transporte

Quantidade de ordem mínima: Amostras grátis disponíveis

Preço: $0.09-$1.85

Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 250000-320000/Month

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                            5-2301994-4, 100 Mbps Industrial RJ45 Magjack, 5-2301994-4 Conector RJ45 de porta única


Tipo:	Único conector RJ45 portuário	Configuração portuária da matriz:	1 x 1
Taxa de dados:	10/100 de Mb/s	Escondido:	- Sim, sim.
Orientação da montagem do PWB:	Ângulo reto	Avaliação da inflamabilidade do UL:	UL 94V-0
Categoria do desempenho:	Gato 5

Tipo:	Único conector RJ45 portuário
Configuração portuária da matriz:	1 x 1
Taxa de dados:	10/100 de Mb/s
Escondido:	- Sim, sim.
Orientação da montagem do PWB:	Ângulo reto
Avaliação da inflamabilidade do UL:	UL 94V-0
Categoria do desempenho:	Gato 5

5-2301994-4 RJ45 Industrial Magjack Com Magnéticos Integrados

Características do conector RJ45 de porta única 5-2301994-4:

1Características do tipo de produto

Tipo de interface de tomada e ligação modular: RJ45 com magnéticos integrados
Estilo de conector modular: Jack
Opções de aterragem: aterragem de PCB e painel
Conector e terminações de contato para: placa de circuito impresso

2Características de configuração

Tipo de indicador: sem LEDs
Configuração de porta: 1 x 1 porta única
Densidade de contacto do conector: padrão
Número de posições: 8
Número de posições carregadas: 8
Orientação da montagem do PCB: ângulo reto
Número de tablilhas de solo de PCB: 2
Número de guias de solo do painel: 6
Localização do painel no solo: superior e lateral

3Características do corpo

Material do escudo: latão
Material de revestimento do escudo: níquel
Orientação do fecho do jack modular: padrão - fecho para baixo
Perfil do conector: padrão
Localização da barra de solo do PCB: 3,05 mm [.12 in ]
Revestimento do escudo: fosco
Material de isolamento: LCP
Material de retenção de PCB: LCP

4Características de contacto

Material de revestimento da área de terminação de contacto do PCB: estanho
Material de revestimento de contacto: níquel
Material de revestimento da área de terminação de contato do PCB
Material de revestimento da área de acasalamento de contacto: ouro
Material de base de contacto: liga de cobre
Material de revestimento da área de acoplamento de contacto Espessura: 0,76 μm [ 30 μin ]

5Características de terminação

Método de eliminação: através de um buraco - solda

6Características da habitação

Local de entrada de acasalamento: lado
Cor da carcaça: preta
Material da caixa: LCP (polímero de cristais líquidos)

- Não.

5-2301994-4 ((LPJ4012CNL) Especificações e folha de dados:

Especificações elétricas @ 25°C
1.Turn Ratio (((±2%):
TX=1CT:1CT RX=1CT:1CT
2Indutância OCL: 350uH MIN
@100KHz/0.1V 8mA DC Bias
3Perda de inserção:
-1,0dB MAX @ 1,0-100MHz
4Perda de retorno:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10 dB MIN @ 80-100MHz
5- Falando em cruz:
-40dB MIN @ 30MHz
-35 dB MIN @ 60MHz
-30 dB MIN @ 100 MHz
6Rejeição de modo comum:
-40dB MIN @ 30MHz
-35 dB MIN @ 60MHz
-30 dB MIN @ 100 MHz
7Teste de hipotese: 1500 Vrms
8Intervalo de temperatura de funcionamento: -40°C a +85°C

Disposição recomendada de PCB:

5-2301994-4 RJ45 Industrial Magjack Com Magnéticos Integrados 0

Esquema

5-2301994-4 RJ45 Industrial Magjack Com Magnéticos Integrados 1

Mecânico

5-2301994-4 RJ45 Industrial Magjack Com Magnéticos Integrados 2
