Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJG0843GENL
Documento: LPJG0843GENL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.39-$0.85
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: 3-5 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 250000-320000/Month
PN: |
LPJG0843GENL |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
PN: |
LPJG0843GENL |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |

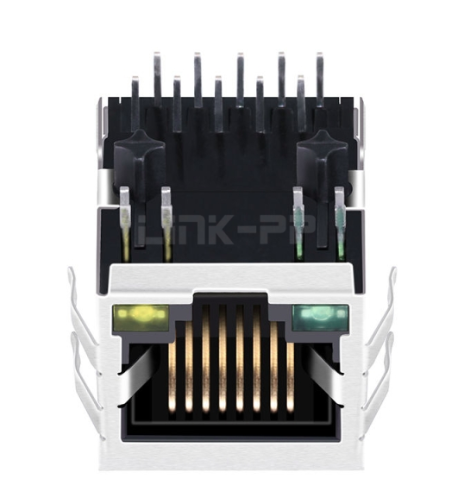

Descubra o conector LINK-PP LPJG0843GENL Gigabit RJ45, um conector RJ45 de porta única 10/100/1000 Base-T com aba para baixo com magnetismo integrado, LEDs verdes/amarelos, abas EMI e conformidade com RoHS.
O LINK-PP LPJG0843GENL é um conector Gigabit RJ45 premium de alto desempenho com magnetismo 1000 Base-T integrado. Projetado para atender às especificações IEEE 802.3, esse conector de porta única (1x1) garante conectividade Ethernet confiável para aplicações não PoE. Apresentando um design de entrada lateral com aba para baixo que economiza espaço, com blindagem EMI integrada e indicadores LED verdes/amarelos, é o componente de rede ideal para dispositivos SOHO, placas-mãe, hubs e switches.
| Parâmetro | Especificação |
|---|---|
| Número da peça | LPJG0843GENL |
| Fabricante | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Status da peça | Ativo |
| Tipo de conector | Conector RJ45 com Magnético Integrado |
| Aplicativo | Ethernet LAN (não PoE) |
| Número de portas | Porta única 1x1 |
| Velocidade da rede | 10/100/1000 Base-T |
| Tipo de montagem | Através do furo |
| Montagem de PCB | Entrada lateral |
| Orientação | Ângulo reto de 90° |
| Configuração de trava | Guia para baixo |
| Blindagem | Com guias EMI |
| Indicadores LED | Verde / Amarelo |
| Temperatura operacional | 0°C a +70°C |
| Dimensões (C × L × A) | 0,837" × 0,627" × 0,524" (21,25 mm × 15,93 mm × 13,30 mm) |
| Conformidade | RoHS (2011/65/UE) |
| Parâmetro Elétrico | Condição de teste/faixa de frequência | Desempenho |
|---|---|---|
| Taxa de rotação | Primário: Secundário | 1CT:1CT (±2%) |
| OCL (indutância de circuito aberto) | @100KHz, 0,1V, 8mA polarização CC | 350 µH mín. |
| Tensão de isolamento Hipot | - | 1500 Vrms mínimo |
| Perda de inserção | 1~65MHz | -0,5dB Máx. |
| Perda de inserção | 65~100MHz | -0,8dB Máx. |
| Perda de inserção | 100~125MHz | -1,2dB Máx. |
| Perda de retorno (carga de 100Ω) | 1~30MHz | -16 dB mínimo |
| Perda de retorno (carga de 100Ω) | 30~40MHz | -13,5 dB mínimo |
| Perda de retorno (carga de 100Ω) | 40~50MHz | -11,5 dB mínimo |
| Perda de retorno (carga de 100Ω) | 60~80MHz | -10 dB mínimo |
| Conversa cruzada | 1~100MHz | -30 dB mínimo |
| Rejeição de modo comum | 1~100MHz | -30 dB mínimo |
| Parâmetro LED | Doença | Especificação |
|---|---|---|
| Cor do LED esquerdo | - | Verde |
| Comprimento de onda do LED esquerdo | - | 565 nm |
| Cor do LED direito | - | Amarelo |
| Comprimento de onda do LED direito | - | 585 nm |
| Tensão direta (VF) | @ 20mA | 1,8 V ~ 2,6 V |
| Corrente de fuga reversa (IR) | @ 5V | 10µA Máx. |
O conector LPJG0843GENL Gigabit RJ45 é construído com materiais de nível industrial para garantir durabilidade mecânica e desempenho elétrico estável.
| Componente material | Especificação |
|---|---|
| Material da Habitação | PBT termoplástico + 30% fibra de vidro |
| Classificação de inflamabilidade | UL94V-0 |
| Material de contato | Bronze Fósforo (C5210R-EH), 0,35mm |
| Chapeamento de contato | Ouro sobre Níquel, Min 6µ" Ouro |
| Material do pino | Latão (C2680R-H), 0,35 mm |
| Material de blindagem | Aço inoxidável (SUS 201-1/2H), 0,2mm |
| Temperatura de solda ondulada | 265°C Máx. por 5 segundos |
Usar um conector RJ45 com magnetismo integrado oferece diversas vantagens em comparação com soluções de transformadores discretos:
Para aplicações Gigabit Ethernet, os conectores RJ45 magnéticos integrados, como o LPJG0843GENL, fornecem uma solução de interface de rede eficiente e econômica.
O LPJG0843GENL é um conector RJ45 de porta única com magnetismo 1000 Base-T integrado projetado para aplicações de rede Gigabit Ethernet.
Sim. Suporta transmissão Ethernet 10/100/1000 Base-T.
Não. Este modelo destina-se a aplicações LAN Ethernet não PoE.
Ele usa uma configuração de montagem de PCB de entrada lateral com orifício passante e orientação em ângulo reto de 90°.
Sim. Inclui abas EMI e uma blindagem de aço inoxidável para melhor proteção EMI.
O conector inclui indicadores LED verdes e amarelos.
