Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

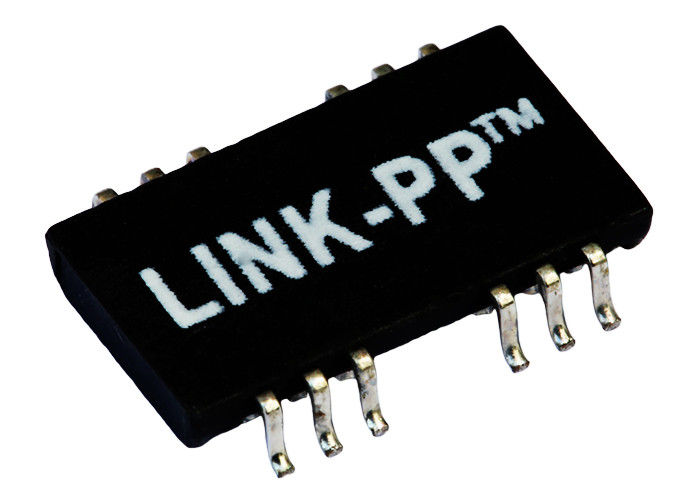

Número do modelo: NS0013B LF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
NS0013B LF |
Bothhand: |
NS0013B LF |
Made in China: |
LINK-PP LP41604ANL |
Aplicações: |
100/1000 de Base-T |
Família: |
Transformador Power+ do LAN |
Montagem: |
SMT |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
NS0013B LF |
Bothhand: |
NS0013B LF |
Made in China: |
LINK-PP LP41604ANL |
Aplicações: |
100/1000 de Base-T |
Família: |
Transformador Power+ do LAN |
Montagem: |
SMT |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
NS0013B LF = LP41604ANL | ||||||||||||||||||||||||||||||||
| Número da peça do comerciante | NS0013B LF Bothhand |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fabricante | LINK-PP | |||||||||||||||||||||||||||||||
| Feito em China | LP41604ANL #LINK-PP | |||||||||||||||||||||||||||||||
| Documentos | PDF/IGS/STEP/Cross/Price/Compatible | |||||||||||||||||||||||||||||||
| Descrição | Poder do Magnetics do gigabit sobre Ethernet+ | |||||||||||||||||||||||||||||||
| Estado sem chumbo/estado de RoHS | Sem chumbo/RoHS complacente | |||||||||||||||||||||||||||||||
| Quantidade disponível | 2.000 PCS/ou 5 semanas | |||||||||||||||||||||||||||||||
LINK-PP feito em China, lista da produção em massa da fábrica:
| NS0013B LF | 74990112121 | 13F-64YGD2PLNW2NL | HFJ11-1G02E-L12V3RL |
| 99751813-01 | 74990112121 | XFATM2GA-CLGY1-2MS | XFATM6CB-CLYG1-4MS |
| JX0011D21BNL | J00-0045NL | MTJ-88TX1-FSZ-PG-D1LH-M7 | MIC24013-5104T-LF3 |
| RJLD260TC1 | LP41604ANL | HFJ11-E2450E-L12RL | NS0013B LF |
| RJLD-260TC1 | J1B1211CFD | XFATM2E-Clxu1-4MS | HFJ11-1G02E-L12V3RL |
| NS0013B LF | 6605814-2 | MIC24013-5104T-LF3 | LP41604ANL |
| JXR0-0015NL | RJLBC-060TC1 | HFJ11-1G02E-L12V3RL | XFO656P-CLxu1-4MS |
| 13F-64HND2NL | HY911105AE | NS0013B LF | 24F-2011EGYD2SNWXNL |
| HFJ11-E2450E-RL | LP41604ANL | HFJ11-E2450E-L11RL | NS0013B LF |
| SJTAB-40LB02-L | RJLB-001TC1 | 13F-64GYDPNS2NL | XFAMT6SA-CLGY1-4MS |
| TG111-HPE3NZRL | NS0013B LF | HFJ11-1G02E-L12V3RL | 24G-66JGYDPLZ2NL |
| 74990112121 | 74990112121 | TG111-HPE3NZRL | HFJ11-1G02E-L12V3RL |
NS0013B LF SPECFICATIONS BONDE: @25℃
relação 1.Turn (3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH MINUTO @ 100KHz 0.1V
perda 3.Insertion:
-1.1dB MAX @ 1-100MHz
perda 4.Return:
MINUTO @ 1-30MHz de -16dB
MINUTO @ 30-60MHz de -12dB
MINUTO @ 60-100MHz de -10dB
conversa 5.Cross:
MINUTO @ 1-30MHz de -40dB
MINUTO @ 30-60MHz de -35dB
MINUTO @ 60-100MHz de -30dB
rejeção do modo 6.Common:
MINUTO @ 1-50MHz de -30dB
MINUTO @ 50-150MHz de -20dB
teste 7.Hipot: 1500Vrms
variação da temperatura 8.Operating: -40℃ A +85℃.
A.Designed à aplicação de apoio, tal como SOHO (modens de ADSL),
LAN-em-cartão-matriz (LOM), cubo e interruptores.
Especificação de B.Meets IEEE 802,3.
A temperatura do reflow de C.Maximum é 260℃, 10s, 3 vezes.
