Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 47F-1205GYD2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive & Competitive
Detalhes da embalagem: 50 PCes em 1 bandeja, 24tray em 1 caixa, que é 32*30*31, 9 QUILOGRAMAS (1200pcs) de cada caixa
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
número da peça: |
47F-1205GYD2 |
produção em massa: |
47F-1205GYD2 |
Munafactuer original: |
LINK-PP |
Aplicação: |
10/100Base-T |
Família: |
Jaques com Magnetics |
Mouting: |
MERGULHO/entrada da parte superior |
número da peça: |
47F-1205GYD2 |
produção em massa: |
47F-1205GYD2 |
Munafactuer original: |
LINK-PP |
Aplicação: |
10/100Base-T |
Família: |
Jaques com Magnetics |
Mouting: |
MERGULHO/entrada da parte superior |
| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100Mbps | RJ45 com magnetics interno |
47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross

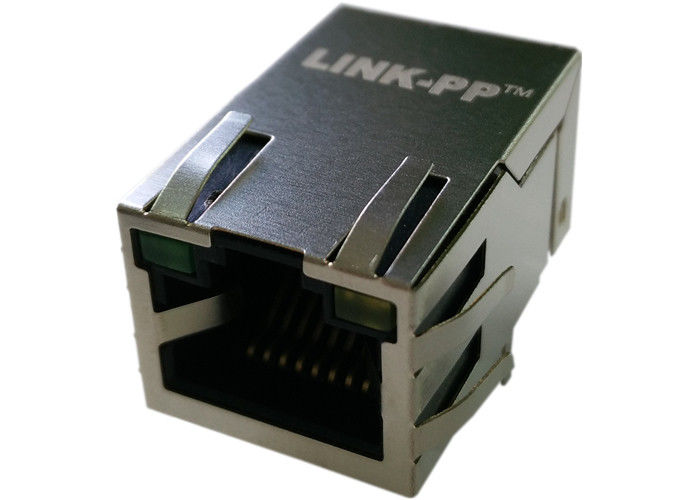

MÓDULO MAGNÉTICO DE W ITH DO JAQUE DO RJ45 10/100 BASE-T
CARACTERÍSTICAS
aba-ACIMa do ● 1X1, 1" por muito tempo RJ45 com magnetics interno
versões do pino de sinal do pino do ● 8 ou 6 disponíveis
● disponível com e sem o diodo emissor de luz
● apropriado para CAT 5 & cabo ethernet 6 rápido ou melhor UTP
O magnetics interno do ● é 100% testado eletricamente para HI-POT e funcionalidade
mínimo OCL do µH do ● 350 com corrente diagonal de 8 miliampère
● reconhecido por UL 60950-1
Material do alojamento:
MATERIAL: COR UL94V-0 PADRÃO do NYLON GF (Fr50): PRETO
Material da inserção:
MATERIAL: Phos-bronze C5210 EH---espessura de 0.35mm
Inserção – PBT GF UL94V-0
(1) NÍQUEL 1.PLATING
2.PLATING (2) 100%Sn
(3) OURO 3.PLATING (3u " ~50u”)
Material de placa: UL 94V-0 de PBT GF
Material do pino do contato:
MATERIAL: Phos-bronze C5191---espessura de 0.35mm
(1) NÍQUEL 1.PLATING
2.PLATING (2) 100%Sn
Protegendo o material: NÍQUEL DE BRONZE DO CHAPEAMENTO C2680
Vida de funcionamento: 750 ciclos MÍNIMO.
Ambiental
Temp do armazenamento: - 40℃TO +85℃
Temp de funcionamento: 0℃TO +70℃
COMPANHEIROS COM A TOMADA MODULAR QUE CONFORMA-SE À PARTE 68 DO FCC, SUBPARTF
| 47F-1205GYD2 RJ45 10/100 BASE-T Jack com módulo magnético 1CT: 1CT gerencie a relação | ||
|---|---|---|
| 47F-1205GYD2 | Conector de Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
TESTE AS NOTAS (25±5℃)
1.TR: (100KHZ, 0.1V);
TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (polarização de 100KHz, de 100mV, de 8mA, de C.C.)
PINOS: (P1, P2), (P7, P8) MINUTO DE =350UH
3.HIPOT:
PINOS (P1, P3, P2) (J1, J2) A =1500VAC POR 60 SEGUNDOS
PINOS (P7, P6, P8) (J3, J6) A =1500VAC POR 60 SEGUNDOS
PERDA 4.INSERTION:
-1.0dB MAX @ 1.0MHz A 65MHz
PERDA 5.RETURN:
MINUTO @ 1MHz de -20dB A 10MHz
MINUTO @ 10MHz de -16dB A 30MHz
MINUTO @ 30MHz de -12dB A 60MHz
MINUTO @ 60MHz de -10dB A 100MHz
CONVERSA 6.CROSS:
MINUTO @1MHz de -40dB A 30MHz
MINUTO @30MHz de -35dB A 60MHz
MINUTO @60MHz de -30dB A 100MHz
7.COMMON À REJEÇÃO de MODO COMUM:
MINUTO @1MHz de -30dB A 50MHz
MINUTO @50MHz de -20dB A 150MHz
TEMPERATURA 8.OPERATING: 0℃~70℃.
