Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: S558-5999-AR-F
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN.1: |
S558-5999-AR-F |
Família: |
Transformadores do pulso |
Gerencie a relação: |
1CT: 1CT transmissor, 1CT: Receptor 1CT |
Tamanho/dimensão: |
17.7mm litro x 15.8mm W |
Hipot: |
1500V |
Produção em massa: |
LP5004NL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
S558-5999-AR-F |
Família: |
Transformadores do pulso |
Gerencie a relação: |
1CT: 1CT transmissor, 1CT: Receptor 1CT |
Tamanho/dimensão: |
17.7mm litro x 15.8mm W |
Hipot: |
1500V |
Produção em massa: |
LP5004NL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
Fusível do Bel de S558-5999-AR-F |
Folha de dados/preço Specification/3D |
Gigabit Transformador |

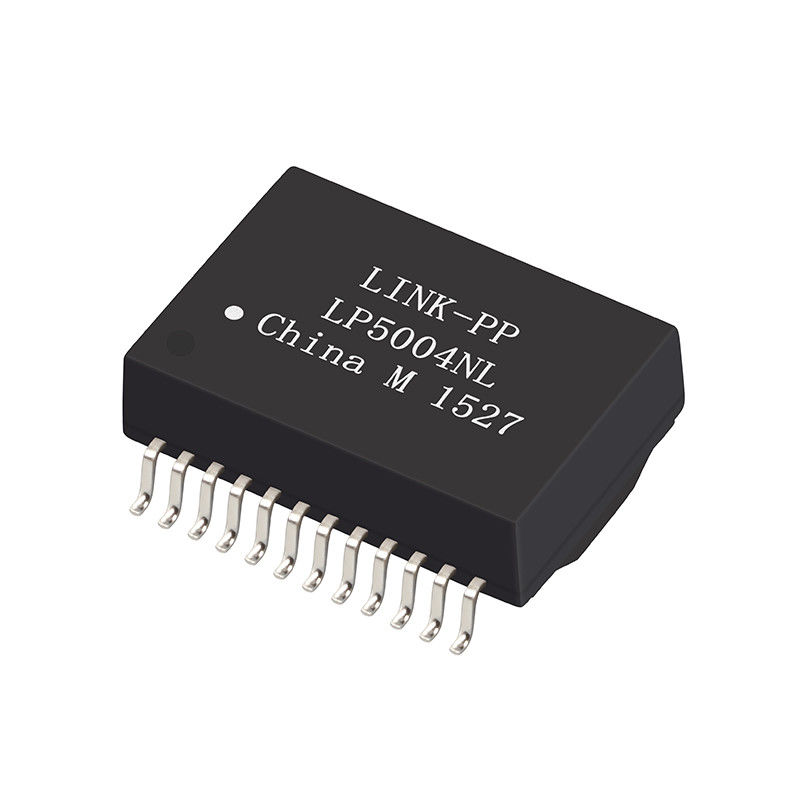

Cruz LP5004NL |
Especificações elétricas @ 25°C
1CT: 1CT transmissor, 1CT: receptor 1CT
GIGABIT de superfície EXTEMP 24P do LAN da modificação da montagem XFRMR
Sem chumbo/RoHS S558-5999-AR-F complacente 1000Base-T
Indutância OCL: 350uH POLARIZAÇÃO da C.C. do minuto @ 100KHz 0.2V 8mA,
capacidade da corrente 350mA
Indutância do escapamento: 0.50uH @ 100KHz máximo 0.2V
Capacidade de Interwinding: 25PF TIPO @ 100KHz 0.2V
Resistência da C.C.: 0.9Ω máximo
Relação da volta: 1CT: 1CT±5%
Polaridade: 2-23,5-20, 8-17,11-14In-Phase
Perda do retorno 0.5-30 megahertz - minuto 18dB
40.0MHz - minuto 14,4 do DB
50.0MHz - minuto 13,1 do DB
60-80MHz - minuto 12,0 do DB
Conversa transversal: 0.50-60MHz - minuto 40dB
minuto de 60-100MHz -35dB
Rejeção de modo comum: 0.5-100MHz - minuto 20dB
Isolamento HI-POT: 1500VAC 1mA 1S
Tipo de produto: O produto & o halogênio verdes livram produtos
Temperatura de funcionamento: -40℃ A +85℃
| Transformador do gigabit de S558-5999-AR-F, Lan 1000Base-T Xfrmr 24Pins SMT de LP5004NL | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSL
modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
várias relações das voltas 2.With.
3.350uH o minuto OCL com 8mA inclina a corrente.
solda máxima de 4.RoHS " NL” que avalia 255±5℃.
