Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: XF68066B
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
XF68066B |
Tipo: |

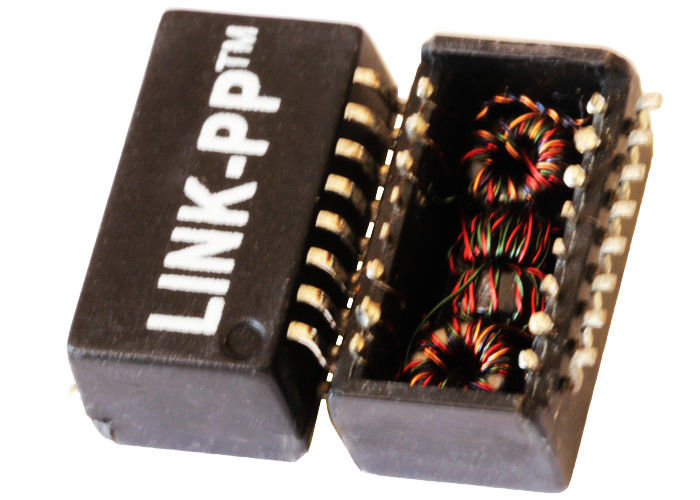

Transformador do Ethernet Rj45 |
Gire a relação: |
1:1 |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
Tipo da montagem: |
SMT |
LINK-PP P/N: |
LP21646ANL |
temperatura: |
-40℃ a +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação: |
XF68066B |
Tipo: |
Transformador do Ethernet Rj45 |
Gire a relação: |
1:1 |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
Tipo da montagem: |
SMT |
LINK-PP P/N: |
LP21646ANL |
temperatura: |
-40℃ a +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | Massa PN. LP41606NL |
Especificações elétricas @25℃
relação 1.Turns
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.414CT
2.OCL:
Fixa 1-3 160uH o mínimo @ 100KHz 50mV
Mínimo 120uH @ 100KHz 50mV dos pinos 6-8
perda 3.Insertion:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20MHz: - MINUTO 7dB
25MHz: - MINUTO 19dB
30MHz: - MINUTO 32dB
40MHz: - MINUTO 35dB
RX: 20MHz: - MINUTO 6dB
25MHz: - MINUTO 14dB
30MHz: - MINUTO 20dB
40MHz: - MINUTO 31dB
perda 5.Return:
5-10MHz: - MINUTO 15dB
6.Crosstalk:
1-10MHz: - MINUTO 30dB
rejeção do modo 7.Common:
30-100MHz: - MINUTO 30dB
8.Hipot: 1500VAC
temperatura 9.Operating: -40℃~+85℃.
NOTAS:
aplicações dos cartões, do Maus, dos cubos, e do cartão-matriz do adaptador 1.For
2.Designed para encontrar ou exceder IEEE802.3, 10 especificações da base-T
3.Available com os bloqueadores comuns do modo para a supressão do IEM
a peça de 4.For RoHS adiciona o sufixo NL
solda máxima de 5.RoHS “NL” que avalia 245℃.
| Filtro de passe baixo dos módulos LP21646ANL dos transformadores de XF68066B 10 BASE-TX | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
