Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H1602PR
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
H1602PR |
Tipo do transformador: |
Relação do isolamento e dos dados |
Gerencie a relação: |
1CT: 1CT |
Tamanho/dimensão: |
14mm litro x7.8mm W |
Hipot: |
1500V |
Produção em massa: |
LP41604ANL |
PN: |
H1602PR |
Tipo do transformador: |
Relação do isolamento e dos dados |
Gerencie a relação: |
1CT: 1CT |
Tamanho/dimensão: |
14mm litro x7.8mm W |
Hipot: |
1500V |
Produção em massa: |
LP41604ANL |
|

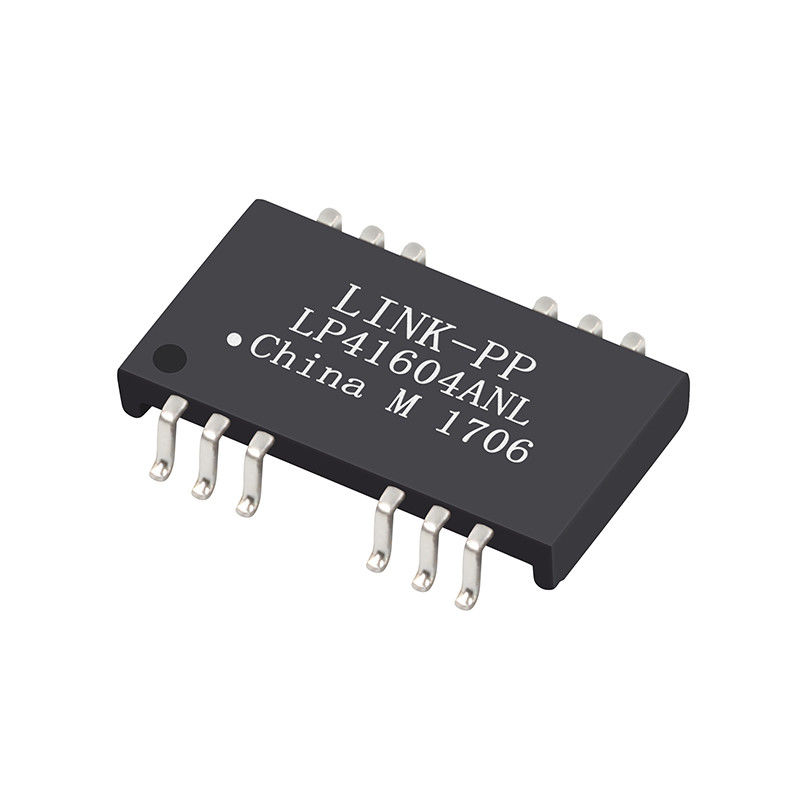

H1602PR |
Cruz LP41604ANL |
10/100B |
Folha de dados/preço/Specification/3D |
Característica
Projetos magnéticos de H1602PR para apoiar cada PHY. LP41604ANL
Cumprem com o IEEE 802,3 padrões que incluem 350 uH o minuto OCL com polarização 8mA.
Cumpra com o CD exigência-inteiro da número da peça de RoHS, nenhum hectograma,
Nenhum Cr6+, nenhum PBB e PBDE e nenhum Pb nos pinos externos.
Especificações elétricas @ 25°C
relação 1.Turn (%%P3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH MINUTO @ 100KHz 0.1V
perda 3.Insertion:
-1.1dB MAX @ 1-100MHz
perda 4.Return:
MINUTO @ 1-30MHz de -16dB
MINUTO @ 30-60MHz de -12dB
MINUTO @ 60-100MHz de -10dB
conversa 5.Cross:
MINUTO @ 1-30MHz de -40dB
MINUTO @ 30-60MHz de -35dB
MINUTO @ 60-100MHz de -30dB
rejeção do modo 6.Common:
MINUTO @ 1-50MHz de -30dB
MINUTO @ 50-150MHz de -20dB
teste 7.Hipot: 1500Vrms
variação da temperatura 8.Operating: -40℃ a +85℃.
| Transformador LP41604ANL 10/100B PHY do pulso dos ethernet de H1602PR compatível | |||
|---|---|---|---|
| H4P041NX SE | C855-2B4R-54 | H4P041NX SE | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX SE | H4P041NX SE |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X SE | H4P041NX SE | 0895-2X6R-GK |
| H1602PR | H4P041NX SE | S560-6600-GG | 12PS6121C SE |
| 7490101120 | TGS110-MT1NCRL | H4P041NX SE | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX SE |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX SE | 12PS6121C SE | LP41604ANL |
NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSLmodems), LAN-em-cartão-matriz (LOM), cubo e Interruptores.
especificação de 2.Meets IEEE 802,3.
a temperatura do reflow 3.Maximum é 260℃, 10s, 3 vezes.
