Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TGS110-MT1NCRL/12PS6121C LF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
TGS110-MT1NCRL |
Tipo do transformador: |
Relação do isolamento e dos dados |
Relação das voltas: |
1CT: 1CT |
Tamanho/dimensão: |
14mm litro x7.8mm W |
HiPot: |
1500v |
produção em massa: |
LP41205NL |
Artigo: |
12PS6121C LF |
Porta: |
1 |
PN: |
TGS110-MT1NCRL |
Tipo do transformador: |
Relação do isolamento e dos dados |
Relação das voltas: |
1CT: 1CT |
Tamanho/dimensão: |
14mm litro x7.8mm W |
HiPot: |
1500v |
produção em massa: |
LP41205NL |
Artigo: |
12PS6121C LF |
Porta: |
1 |
Halo TGS110-MT1NCRL |
Cruz LP41205NL |
12PS6121C LF |
Folha de dados/preço/Specification/3D |
Característica
Projetos magnéticos de TGS110-MT1NCRL para apoiar cada PHY. 12PS6121C LF
Cumprem com o IEEE 802,3 padrões que incluem 350 uH o minuto OCL com 8mA de viés.
Cumpra com o CD exigência-inteiro da número da peça de RoHS, nenhum hectograma,
Nenhum Cr6+, nenhum PBB e PBDE e nenhum Pb nos pinos externos.
Especificações elétricas @ 25°C
relação 1.Turns (PRI: Segundo ±3%):
P1-3: P12-10 1CT: 1CT
P4-6: P9-7 1CT: 1CT
2.Inductance OCL (100KHz 0.1Vrms 8mA):
P1-3, minuto de P4-6 350uH
indutância 3.Leakage:
P1-3, P4-6 0.8uH máximo
4.D.C.R:
P1-3, P4-6 0.9Ω máximo
5.Crlsstalk:
tipo de 1-100MHz -40dB
6.CMR:
tipo de 1-100MHz -40dB
7.Isolation HI-POT: 2500VAC/minute
temperatura 8.Operating: 0℃~70℃.
variação da temperatura 9.Storage: -40℃~+85℃

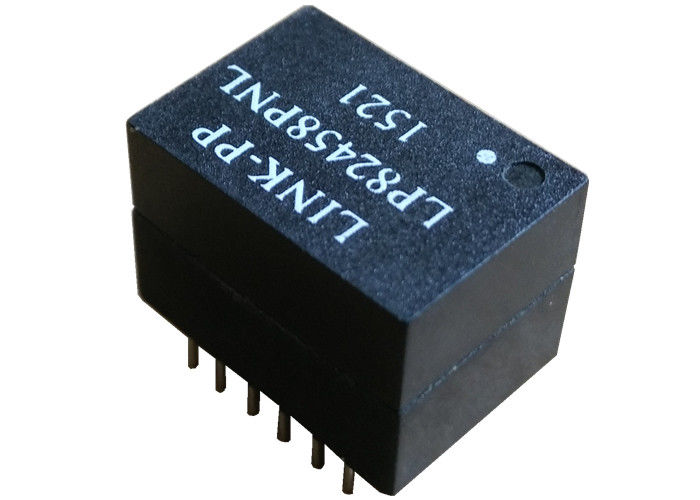

TGS110-MT1NCRL escolhem Lan 12PS6121C magnético LF dos ethernet 10/100Base-T | |||
---|---|---|---|
H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
13F-2010CNL | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
LP41654ANL | H4P041NX LF | 12PS6121C LF | 7490101120 |
NOTAS:
1.Meets todos os padrões de IEEE que incluem 350uH OCL com 8mA de viés
2.Symmetrical TX e canais de RX para a auto capacidade de MDI/MDIX
as peças complacentes de 3.For RoHS adicionam o sufixo NL
solda máxima de 4.RoHS “NL” que avalia 235℃.
