Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HX1225FNL/HX1225FNLT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
HX1225FNL/HX1225FNLT |
Tipo do transformador: |
Relação do isolamento e dos dados |
Relação das voltas: |
1CT: 1CT |
Tamanho/dimensão: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação: |
HX1225FNL/HX1225FNLT |
Tipo do transformador: |
Relação do isolamento e dos dados |
Relação das voltas: |
1CT: 1CT |
Tamanho/dimensão: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

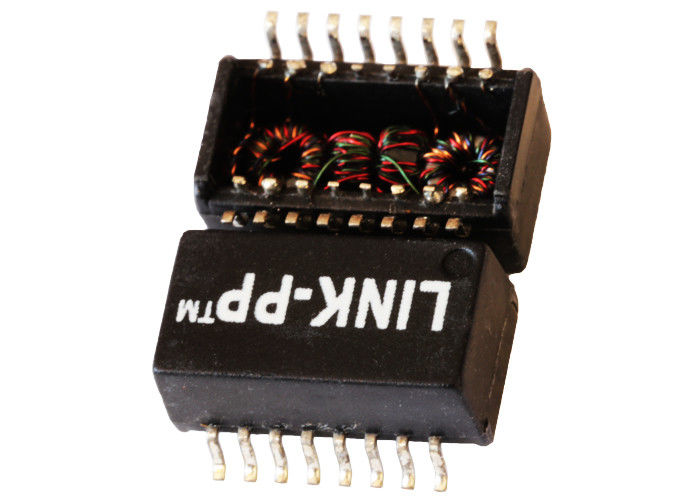

Transformador do isolamento da Turquia do 1:1 do MDL dos ethernet de HX1225FNL/HX1225FNLT 100Base-T
|
Pulso HX1225FNL/HX1225FNLT |
Folha de dados/preço/Specification/3D |
10/100 Transformador |
Cruz LP41695ANL |
Especificações elétricas @ 25°C
relação 1.Turns:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH MINUTO @100KHz, 0.1Vrms, em +25℃;
100uH MINUTO @100KHz, 0.1Vrms, em -45℃;
100uH MINUTO @100KHz, 0.1Vrms, em +95℃;
3.Isolation (entrada/saída):
1650Vrms, 6 segundos max
perda 4.Insertion:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
perda 5.Return (@100Ω):
TX: 0.5-40MHz: MINUTO de -18dB
60MHz: MINUTO de -14.5dB
80MHz: MINUTO de -12dB
RX: 0.5MHz: MINUTO de -18dB
40MHz: MINUTO de -10dB
60MHz: MINUTO de -8dB
80MHz: MINUTO de -6dB
conversa 6.Cross:
30MHz: MINUTO de -45dB
60MHz: MINUTO de -35dB
100MHz: MINUTO de -30dB
temperatura 7.Operating: 0℃~70℃/-40℃~+85℃
| Montagem HX2326FNL da superfície dos transformadores do pulso do ponto de entrada do MÓDULO 10/100B-T de HX2326NL (+) SMD | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSL
modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
várias relações das voltas 2.With.
solda do pico de 3.RoHS " NL” que avalia 260℃%%P5℃.
Transformador do isolamento da Turquia do 1:1 do MDL dos ethernet de HX1225FNL/HX1225FNLT 100Base-T
