Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 7490101120
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
7490101120 |
Aplicação: |
Transformador do FE |
Gire a relação: |
1:1 |
Pinos: |
16 |
HiPot: |
1500v |
Cruz PN: |
LP41606NL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
7490101120 |
Aplicação: |
Transformador do FE |
Gire a relação: |
1:1 |
Pinos: |
16 |
HiPot: |
1500v |
Cruz PN: |
LP41606NL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

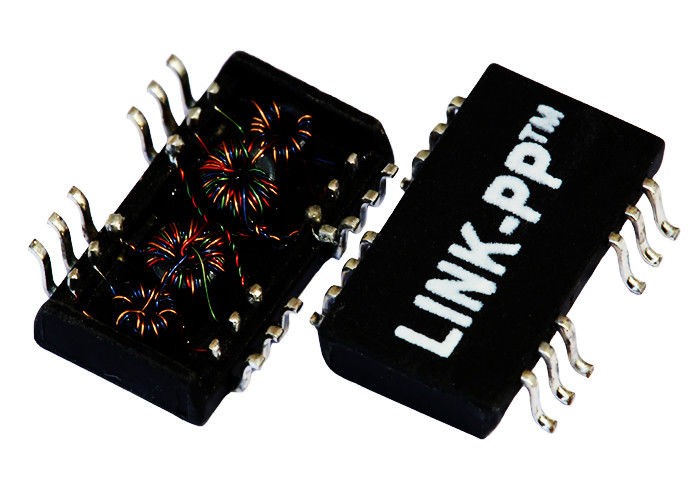

7490101120 / Módulo magnético do perfil baixo SMD do transformador de LP41606NL 10/100
| Cruz 7490101120 | Folha de dados/preço/Specification/3D | 10/100 de transformador | Relação da volta do 1:1 | Cruz LP41606NL |
Especificações elétricas @ 25°C
relação 1.Turns (%%P5%):
TX=1CT∶1CT RX=1CT∶1CT
2.OCL: 350uH MINUTO @100KHz/0.1V
perda 3.Insertion:
0.3-100MHz: - 1.1dB MAX
perda 4.Return (TIPO do DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO do DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.CMR (TIPO do DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: 1500Vrms/0.5mA/60Sec.
temperatura 8.Operating: 0℃~70℃/-40℃~+85℃
| Filtro do transformador 13F-2010CNL PHT 20pins do porto duplo de 20PT1024X LF 10/100Base | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSL
modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
várias relações das voltas 2.With.
solda do pico de 3.RoHS “NL” que avalia 260%%P5℃.
