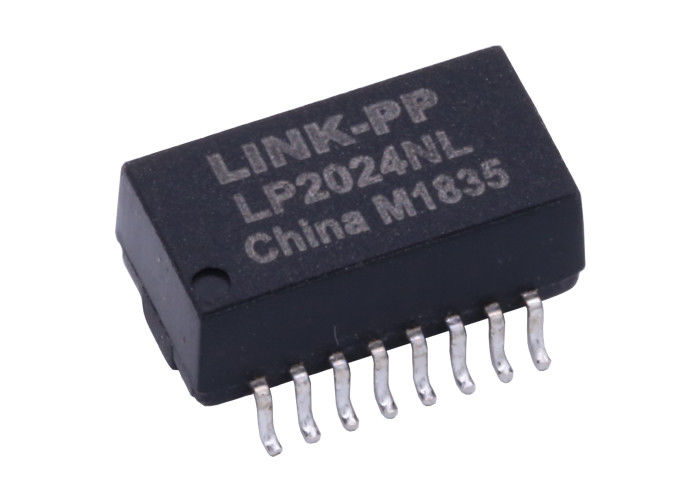

Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: X2024NLT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN.1: |
X2024NLT |
Aplicação: |
Transformador do FE |
Gire a relação: |
1:2.5 |
Pinos: |
16 |
HiPot: |
1500v |
produção em massa: |
LP2024NL |
temperatura: |
-40℃ a +85℃ |
PN.1: |
X2024NLT |
Aplicação: |
Transformador do FE |
Gire a relação: |
1:2.5 |
Pinos: |
16 |
HiPot: |
1500v |
produção em massa: |
LP2024NL |
temperatura: |
-40℃ a +85℃ |
| Pulso X2024NLT | Pulso X2024NL | 10/100 de transformador | Relação da volta do 1:2.5 | Cruz LP2024NL |
| 10 base - módulos do transformador do isolamento do porto de T únicos, SMD, Rohs | |
| Número da peça de LINK-PP | LP2024NL |
| Número da peça do fusível do pulso | X2024NLT |
| Velocidade | 10 BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (não ponto de entrada) |
| Pacote | SMD |
| Temperatura | -40℃ A +85℃ |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 4 |
| Número de portos | ÚNICO |
| Altura do pacote (polegadas) | 0,234 |
| Altura do pacote (milímetro) | 5,95 |
| Comprimento do pacote (polegadas) | 0,50 |
| Comprimento do pacote (milímetro) | 12,70 |
| Largura do pacote (polegadas) | 0,281 |
| Largura do pacote (milímetro) | 7,15 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificações elétricas @ 25°C
relação 1.Turns:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: indutância OCL da onda de 1CT ±5%P2.Sine:
minuto 20mVrms de @350uH, 100KHz
3.Leakage indutância LL:
@0.8uH 20mVrms máximo, 100KHz
4.Interwinding capacidade Cww:
@30pF 20mVrms máximo, 100KHz
5.D.C.R: @0.6Ω máximo
pinos 6.Primary: @6-8,1-3
7.Isolation Hipot: @2000Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTAS:
cartões, maus, cubos, e motherboard.applications do adaptador 1.For
2.Designed para encontrar ou exceder IEEE802.3, especificações 10BaseT
3.Available com os bloqueadores comuns do modo para a supressão do IEM
Pacote de 4.SMT, de THT, de MERGULHO etc.
solda do pico de 5.RoHS " NL” que avalia 260℃.
6.OCL, Cww e LL são medidos em 20 mVrms, 100KHz
| TRANSFORMADORES LP2024NL do ISOLAMENTO da base-T do pulso X2024NLT 10 | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
