Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG111-S001J24RL/TG111-E001J24RL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
No1 do artigo: |
TG111-S001J24RL |
Parte não: |
LP82442NL |
Relação das voltas: |
1CT: 1CT |
Montagem: |
Surface Mount |
PN2.: |
TG111-E001J24RL |
amostras: |
Disponível |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
No1 do artigo: |
TG111-S001J24RL |
Parte não: |
LP82442NL |
Relação das voltas: |
1CT: 1CT |
Montagem: |
Surface Mount |
PN2.: |
TG111-E001J24RL |
amostras: |
Disponível |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG111-E112NYRL/TG111-E001J24RL | transformador 24Pins | Gigabit Ethernet | Transformador de SMT |

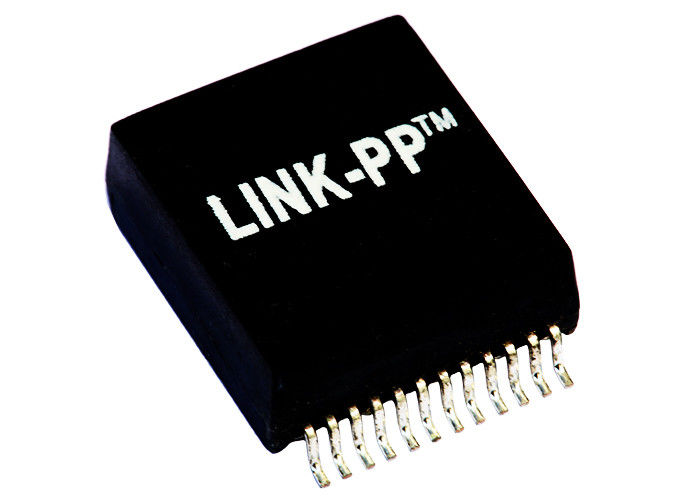

Transformador discreto de Gigabit Ethernet
Transformador do porto duplo 10/100BASE-TX POE/POE+
IEEE802.3ab complacente, Olá!-potenciômetro 1500Vrms
Construção patenteada do quadro aberto
Transformador do halo TG111-S001J24RL Gigabit Ethernet
Transformador do halo 1000Base-T de TG111-E001J24RL
Vantagens competitivas
Desenhista/fabricante do ☛ por 18 anos.
trabalhos do ☛ 2500, 4 plantas
Do ☛ analisador de rede do solha da passagem definidamente
Estoque do ☛ ou 4 semanas.
Projeto flexível do ☛ de acordo com a informações necessárias dos clientes sem alguma taxa exral.
| Número de portos | Aplicações | Relação das voltas | Poder sobre ethernet |
| Os únicos GE/Dual FE | ethernet 1G | 1:1 | IEEE 802,3 |
| Empacotamento | Sentido da aba | Tipo da montagem | Revestimento do contato |
| Carretel, caixa | -- | SMT/SMD | -- |
| Número de pinos | Proteção | Tensão do isolamento | Cor do diodo emissor de luz |
| 24 pinos | -- | Vrms 1500 | --- |
Especificações elétricas @25℃
relação 1.Turns: 1CT∶1
perda 2.Insertion:
1-100MHz: - 1.0dB MAX
perda 3.Return (MINUTO do DB):
1-30MHz: - 18 40MHz: - 18
50MHz: - 16 60-80MHz: - 12
100MHz: - 10
4.Crosstalk (MINUTO do DB):
30MHz: - 45 60MHz: - 40
100MHz: - 33
5.DCMR (MINUTO do DB):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot: MINUTO 1500Vrms
temperatura 7.Operating: -40℃~+85℃.
NOTAS:
módulos do transformador 1.Gigabit com poder sobre a opção dos ethernet
peciffcation de 2.Meets IEEE 802,3
a peça de 3.For RoHS adiciona o sufixo NL
solda máxima de 4.RoHS " NL” que avalia 260℃%%P5℃.
5,100% testes bondes
| Ethernet discretos do transformador TG111-E001J24RL 1000Base-T do Lan de TG111-S001J24RL | |||
|---|---|---|---|
| TG1G-S035NYRL | TG05-2004NARL | FD02-104G1RL | TG111-E001J24RL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-S032NYRL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG111-E001J24RL |
| TG88-S020NXRL | TG111-E112NYRL | TG1G-E035NYRL | TG1G-S012NZRL |
| TG89-S020NXRL | TG1G-E035NYRL | TG111-E112NYRL | TG111-E112NYRL |
| TG1G-S012NZRL | TG111-S001J24RL | TG1G-E001NYRL | TG1G-S012NZRL |
| TG1G-S035NYRL | TG1G-S012NZRL | TG1G-S032NYRL | TG1G-S012NZRL |
| TG111-E112NYRLRL | TG111-E112NYRL | TG111-E001J24RL | TG111-E001J24RL |
| TG1G-S035NYRL | TG111-S001J24RL | TG1G-S032NYRL | TG1G-S012NZRL |
| TG1G-S032NYRL | TG111-S001J24RL | TG111-E112NYRL | TG1G-E035NYRL |
| TG1G-E001NZRL | TG1G-E035NYRL | TG110-S055J2RL | TG1G-E035NYRL |
| TG111-S001J24RL | TG111-E112NYRL | TG1G-E001NZRL | TG111-E112NYRL |
| TG1G-S012NZRL | TG1G-S035NYRL | TG1G-S035NYRL | TG1G-S012NZRL |
| TG1G-S032NYRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG111-S001J24RL | TG1G-S035NYRL | TG111-E001J24RL | TG111-E001J24RL |
Ethernet discretos do transformador TG111-E001J24RL 1000Base-T do Lan de TG111-S001J24RL
