Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG1G-S012NZRL/TG1G-S012NZRL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
No1 do artigo: |
TG1G-S012NZRL |
Categoria: |
Transformador do gigabit Rj45 |
Relação das voltas: |
1CT: 1CT |
Montagem: |
Surface Mount |
Tamanho/dimensão: |
17.7mm litro x 15.8mm W |
Altura - assentada (máximo): |
6.6mm |
PN2: |
TG1G-S012NZRL |
PN novo: |
LPXXXXNL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
No1 do artigo: |
TG1G-S012NZRL |
Categoria: |
Transformador do gigabit Rj45 |
Relação das voltas: |
1CT: 1CT |
Montagem: |
Surface Mount |
Tamanho/dimensão: |
17.7mm litro x 15.8mm W |
Altura - assentada (máximo): |
6.6mm |
PN2: |
TG1G-S012NZRL |
PN novo: |
LPXXXXNL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG1G-S012NZRL/TG1G-S012NZRL | Transformador do halo | LAN do gigabit | Transformador de SMD |
Transformador discreto de Gigabit Ethernet
Transformador do porto duplo 10/100BASE-TX POE/POE+
IEEE802.3ab complacente, Olá!-potenciômetro 1500Vrms

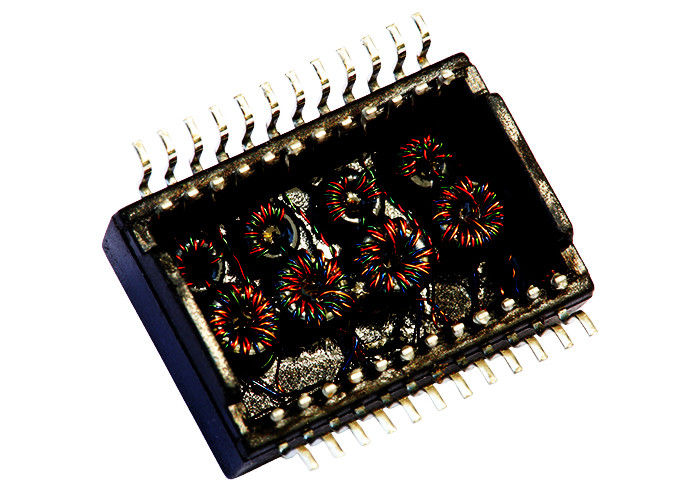

Construção patenteada do quadro aberto
Cruz do transformador do gigabit do halo TG1G-S012NZRL
Cruz do transformador do halo TG1G-S012NZRL
Vantagens competitivas
Desenhista/fabricante do ☛ por 18 anos.
trabalhos do ☛ 2500, 4 plantas
Do ☛ analisador de rede do solha da passagem definidamente
Estoque do ☛ ou 4 semanas.
Projeto flexível do ☛ de acordo com a informações necessárias dos clientes sem alguma taxa exral.
| Número de portos | Aplicações | Relação das voltas | Poder sobre ethernet |
| Os únicos GE/Dual FE | ethernet 1G | 1:1 | IEEE 802,3 |
| Empacotamento | Sentido da aba | Tipo da montagem | Revestimento do contato |
| Carretel, caixa | -- | SMT/SMD | -- |
| Número de pinos | Proteção | Tensão do isolamento | Cor do diodo emissor de luz |
| 24 pinos | -- | Vrms 1500 | --- |
Especificação elétrica @25℃
perda 1.Insertion (DB máximo):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
perda 2.Return (OHM @100 mínimo do DB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (minuto do DB):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM A CM REJ:
0.3-100MHz: Minuto de -30dB
5.CM A DM REJ:
0.3-100MHz: Minuto de -35dB
relação 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): minuto 350uH
linha corrente da C.C. 8.Balanced:
600mA @ 57VDC máximo contínuo
9.Hipot: 1500Vrms/0.5mA
temperatura 10.Operating: -40℃~+85℃.
NOTAS:
módulos do transformador 1.Gigabit com poder sobre a opção dos ethernet
speciffcation de 2.Meets IEEE 802,3/af
a peça de 3.For RoHS adiciona o sufixo NL
solda máxima de 4.RoHS " NL” que avalia 260℃%%P5℃.
5,100% testes bondes
| O gigabit discreto SMD do transformador TG1G-S012NZRL de TG1G-S012NZRL escolhe o porto | |||
|---|---|---|---|
| TG1G-S001NZRL | TG05-2004NARL | FD02-104G1RL | TD01-0756KRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | FD22-104G1RL | TG1G-S001NZRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S010NZRL | LP6062ANL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| LP6062ANL | LG01-0856N1LF | TG110-S055P2RL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | LD01-0166F4LF |
| TG1G-S012NZRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
O gigabit discreto SMD do transformador TG1G-S012NZRL de TG1G-S012NZRL escolhe o porto
