Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG1G-S012NZRL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Item no: |
TG1G-S012NZRL |
Categoria: |
Transformador Gigabit Rj45 |
Turns Ratio: |
1CT: 1CT |
Montagem: |
Montagem em superfície |
Tamanho / dimensão: |
17,7 mm C x 15,8 mm L |
Altura - Sentado (máximo): |
6,6 mm |
PN antigo: |
TG1G-S012NZRL |
Massa PN: |
LP6062ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Item no: |
TG1G-S012NZRL |
Categoria: |
Transformador Gigabit Rj45 |
Turns Ratio: |
1CT: 1CT |
Montagem: |
Montagem em superfície |
Tamanho / dimensão: |
17,7 mm C x 15,8 mm L |
Altura - Sentado (máximo): |
6,6 mm |
PN antigo: |
TG1G-S012NZRL |
Massa PN: |
LP6062ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Folha de dados |
| TG1G-S012NZRL => LP6062ANL | Turno 1CT:1CT | Transformador Discreto Gigabit | 1000 Base-T SMT |
Transformador Discreto Ethernet Gigabit
Compatível com IEEE802.3ab/af
Reconhecido UL/EN60950
100% Teste Elétrico
1500Vrms Hi-Pot
Construção de Estrutura Aberta Patenteada

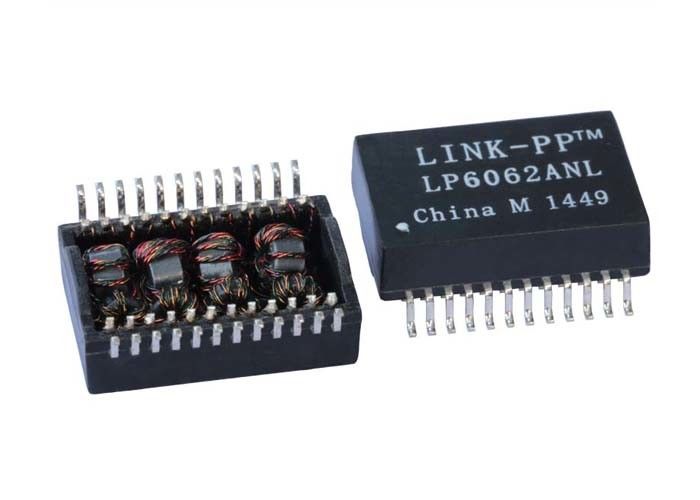

Transformador Halo TG1G-S012NZRL
Cruz LINK-PP LP6062ANL
☛ Designer e Fabricante há 18 anos.
☛ 2500 Obras, 4 plantas
☛ Definitivamente passar no Fluke analisador de rede
☛ Estoque por 4 semanas.
☛ Design flexível de acordo com as informações exigidas pelos clientes, sem qualquer taxa extra.
| Número de portas | Aplicações | Relação de voltas | Power Over Ethernet |
| GE Único | 1G Ethernet | 1:1 | IEEE 802.3/IEEE 802.3af |
| Embalagem | Direção da aba | Tipo de montagem | Acabamento do contato |
| Carretel, Cartão | -- | SMT/SMD | -- |
| Número de pinos | Blindagem | Tensão de isolamento | Cor do LED |
| 24 Pinos | -- | 1500 Vrms | --- |
Especificação Elétrica @25℃
1. Perda de Inserção (dB Máx):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2. Perda de Retorno (dB Mín @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3. Crosstalk (dB Mín):
0.3-100MHz: -33-20LOG(f/100MHz)
4. CM PARA CM REJ:
0.3-100MHz: -30dB Mín
5. CM PARA DM REJ:
0.3-100MHz: -35dB Mín
6. Relação de voltas:
PRI:SEC= 1CT:1CT ±2%P7.Indutância (100KHz/0.1V@11mA): 350uH Mín
8. Corrente de Linha DC Balanceada:
350mA Máx @ 57VDC Contínuo
9. Hipot: 1500Vrms/0.5mA
10. Temperatura de operação: -40℃～+85℃.
NOTAS:
1. Módulos de Transformador Gigabit Com Opção Power Over Ethernet
2. Atende à especificação IEEE 802.3af
3. Para a peça RoHS, adicione o sufixo NL
4. RoHS"NL" classificação de solda de pico 260℃%%P5℃.
