Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H1263NL/HX2019NLT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 rápido |
ponto de entrada: |
350ma |
Porta: |
Único |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN equivalente: |
LP2019ANL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 rápido |
ponto de entrada: |
350ma |
Porta: |
Único |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN equivalente: |
LP2019ANL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

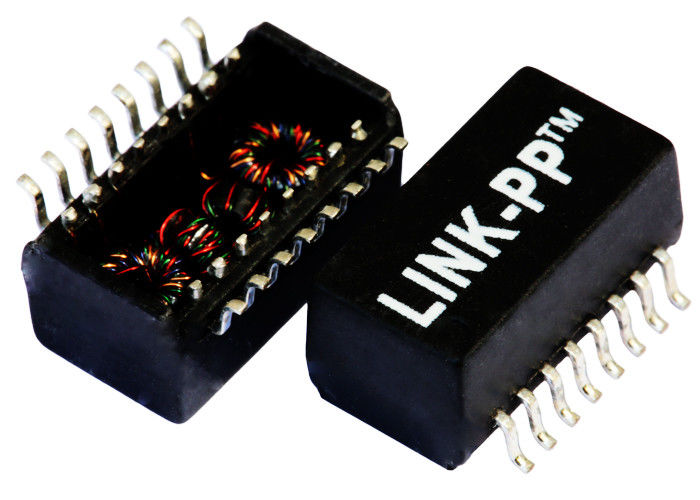

MAGNETICS HX2019NLT do ponto de entrada de SMT 10/100BASE-TX HX2019NL VoIP do 1:1 do PECADO 100P de H1263NL
transformador do Lan 1.1Port
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 16pins
temperatura do reflow do pico 5.RoHS que avalia 245°C°°
desempenho complacente de 6.IEEE 802.3af/ANSI X3.263
7.Designed para aplicações do telefone ou do interruptor do IP
módulos & PODER do Magnetics de 10/100Base-TX VoIP sobre os ETHERNET (ponto de entrada)
Especificações elétricas (25)
relação 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
perda 2.Insertion:
0.1-100MHz: - 1.0dB MAX
perda 3.Return:
0.1-30MHz: - MINUTO 18dB
30-60MHz: MINUTO de -13dB
60-80MHz: - MINUTO 12dB
4.Crosstalk:
0.1-100MHz: - MINUTO 35dB
5.DCMR:
30MHz: - MINUTO 42dB
60MHz: - MINUTO 36dB
100MHz: - MINUTO 33dB
6.CMRR:
1-100MHz: TIPO de -40dB
7.L: 1-3,6-8:
350uH MINUTO 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHMS MAX
9.LK:
1-3 (laço: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (laço: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
tensão 11.Isolation: 1500Vrms
temperatura 12.Operating: -40℃~+85℃.
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
| MAGNETICS HX2019NLT do ponto de entrada de SMT 10/100BASE-TX HX2019NL VoIP do 1:1 do PECADO 100P de H1263NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
