TG110-050N5RL SMD escolhem o transformador LP1198NL/SMST-1666 do porto 10/100BASE-TX

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: TG110-050N5RL/SMST-1666

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.08-$2.0

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

transformador do magnetics do gigabit

,

SMST-1666

,

TG110-050N5RL

P/N:
TG110-050N5RL / SMST-1666
Proporção de rotação:
1:1
Taxa de dados:
10/100Base-T
Número de porto:
Solteiro
POE:
Sem
Instalação:
Montagem de superfície
P/N:
TG110-050N5RL / SMST-1666
Proporção de rotação:
1:1
Taxa de dados:
10/100Base-T
Número de porto:
Solteiro
POE:
Sem
Instalação:
Montagem de superfície
TG110-050N5RL SMD escolhem o transformador LP1198NL/SMST-1666 do porto 10/100BASE-TX

TG110-050N5RL / SMST-1666 10/100BT Modulo do transformador Visão geral:


Características:

  • Compatível com o IEEE802.3u
  • Transformador LAN de porta única
  • Estrutura do cólio: toroidal
  • 1500Vrms Hi-Pot
  • Transformador 10/100base-t
  • SMD, 16 pinos
  • Intervalo de temperatura -40 a +85°C
  • 100% de ensaio elétrico





Especificação elétrica (25°C)Valor
1. Relação de rotação (50KHz, 0,5V)Lado do chip: Lado da linha = 1CT: 1CT ± 2%
2Indutividade (Ls) (100KHz, 0,1V, 12mA DC Bias)Lado do chip: 350 μH Min.
3Perda de inserção (1-100 MHz)-1,4 dB Max.
4. Retorno de Perda
-1-30 MHz-16 dB Min
-40 MHz-14,4 dB Min
-50 MHz-13,1 dB Min
-60 a 80 MHz-12 dB Min
-100 MHz-10 dB Min
5. Diferencial da Rejeição do Modo Comum
-30 MHz-45 dB Min
-60 MHz-40 dB Min
-100 MHz-35 dB Min
6- Transmissão.
-30 MHz-40 dB Min
-60 MHz-35 dB Min
-100 MHz-30 dB Min
7- Hi-Pot.1500 Vrms Min

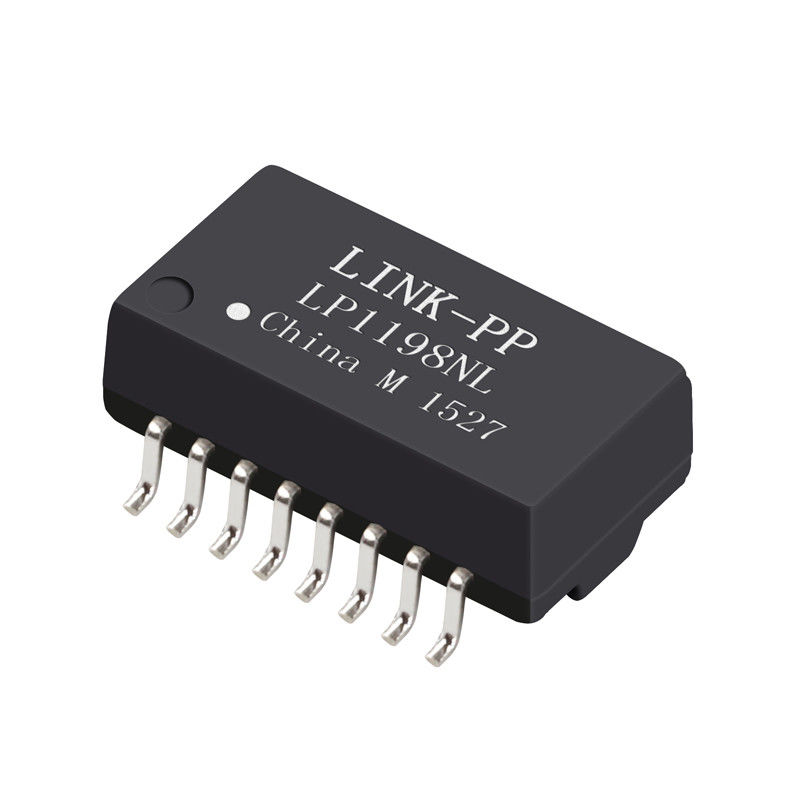

TG110-050N5RL SMD escolhem o transformador LP1198NL/SMST-1666 do porto 10/100BASE-TX 0

TG110-050N5RL SMD escolhem o transformador LP1198NL/SMST-1666 do porto 10/100BASE-TX 1
