Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 11FB-05ANL/11FB-05NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
HX1260FNL/HX1260NL |
Rádio da volta: |
1:1 |
Tipo: |
SMD |
Família: |
transformador 10/100Mbps |
Porto: |
Único porto |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
HX1260FNL/HX1260NL |
Rádio da volta: |
1:1 |
Tipo: |
SMD |
Família: |
transformador 10/100Mbps |
Porto: |
Único porto |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

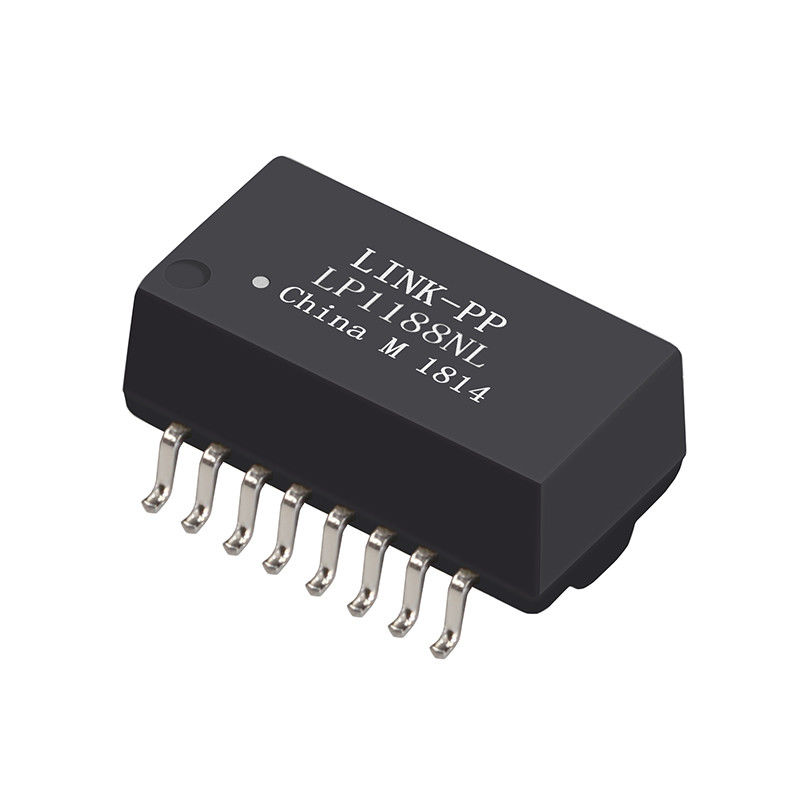

Módulos do transformador 10/100BASE-T com opção de PoE* e relações das voltas do 1:1
1:1 10/100 do MÓDULO 1PORT de XFRMR
• Encontre os padrões de IEEE 802,3 e de ANSI X3.263 que incluem 350 uH OCL com 8mA de viés
• Desingned para suportar temperaturas do reflow do IR até 235℃
• O uso compacto da pegada no a maioria espaça aplicações restritivas
• Único transformador do Lan do porto
• ColiStructure: Toroidal
• transformador 10/100base-t
• SMT, 16 pinos
℃ BONDE DE HX1260FNL/HX1260NL SPECFICATIONS@25:
1. Relação da volta (±2%): 1CT: 1CT
2. OCL (100KHz/100mV@8mA): MINUTO 350uH
3. perda de inserção (DB max): -1.1dB (0.3-100MHz)
4. perda do retorno (TIPO do DB): -20dB (30MHz), - 14dB (60MHz), - 11.5dB (80MHz)
5. interferência (TIPO do DB): -45dB (30MHz), - 40dB (60MHz), - 35dB (100MHz)
6. DCMR (TIPO do DB): -42dB (30MHz), - 37dB (50MHz), - 33dB (100MHz)
7. HI-POT: 1500Vrms/0.5mA/60Sec ou 1650Vrms/0.5mA/2Sec
8. temperatura de funcionamento: -40℃TO+85℃
9. conformidade de RoHS: SIM
Aplicações de HX1260FNL/HX1260NL
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas de HX1260FNL/HX1260NL
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
| Magnetics SMT HX1260NL do porto 10/100base-T do transformador do Lan de HX1260FNL único | |||
|---|---|---|---|
| HX1260FNL | 56F-1301GYD2NL | 45F-10203GDD2 | HX1260NL |
| 12F-10DNW2 | 13F-67BYGDD2NL | 46F-1301GDD2 | XF-11FB-05ANL-SGI |
| XF-11FB-05ANL-SGI | 56F-1303ND2NL | HX1260NL | 48F-02ND2 |
| 12F-11YGD2 | HX1260FNL | 46F-1301GYD2 | 47F-1206GGD2 |
| XF-11FB-05ANL-SGI | 56F-1305GGD2NL | 46F-1303GYD2 | 47F-1207NW2 |
| 12F-12NW2 | 56F-1306DGD2NL | 47F-1302GYD2 | 47F-1207GYDNW2 |
| 12F-12ANW2 | 11FB-05NL | 46F-1201YGD2 | 47F-1207YGD2 |
| 11FB-05NL | 56F-1402DGD2NL | XF-11FB-05ANL-SGI | 47F-1211GDD2 |
| 12F-15BPND2 | 56F-1403ND2NL | 46F-1203GGD2 | 11FB-05ANL |
| HX1260FNL | 56F-1404DGD2NL | 46F-1403GYD2 | HX1260NL |
| 13F-61X | HX1260FNL | 47F-1201ND2 | 48F-04ND2 |
| XF-11FB-05ANL-SGI | XF-11FB-05ANL-SGI | 47F-1202YGD2 | 49F-1201YGD2 |
| 13F-69GYDNW2 | 71F-1203ND2 | HX1260NL | HX1260NL |
| XF-11FB-05ANL-SGI | 71F-1204ND2 | 47F-1204GYDNW2 | 13F-64GYD2 |
