Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HF 40SS1041AX/H1140NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
HF 40SS1041AX/H1140NL |
Tipo do transformador: |
10/100 de Mbps |
Relação das voltas: |
1: 1 transmissor, 1: 1 receptor |
Tipo da montagem: |
SMT |
Tamanho/dimensão: |
28.58mmX16.00mm |
Altura - assentada (máximo): |
7.11mm |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificação: |
HF 40SS1041AX/H1140NL |
Tipo do transformador: |
10/100 de Mbps |
Relação das voltas: |
1: 1 transmissor, 1: 1 receptor |
Tipo da montagem: |
SMT |
Tamanho/dimensão: |
28.58mmX16.00mm |
Altura - assentada (máximo): |
7.11mm |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
HF 40SS1041AX/H1140NL | Transformador do 1:1 | Transformador do porto do quadrilátero | 10/100 de base-T |
Descrição chave:

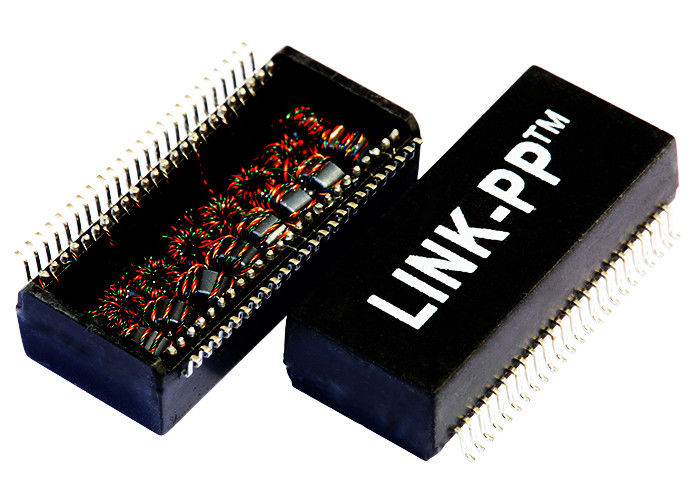

Módulos do transformador do porto do quadrilátero do HF 40SS1041AX/PIN SMD de H1140NL 40
HF dos módulos 40SS1041AX do transformador 10/100Base-T
Os ethernet de HX1234NL10/100Base-T escolhem o transformador do porto
os ethernet 10/100Base-T escolhem o módulo H1140NL do transformador do porto
Lan H1140NL de 10/100Mbps/10/100Base-Tx/10/100M
10/100 de velocidade do Internet/10/100 de ethernet/10/100 de transformador
40SS1041AX rede conector/10/100Base-T do Lan Rj-45 dos ethernet do HF 10/100Base-T
IEEE 802,3 ethernet compatíveis, 100 base-TX H1140NL
Montável de superfície. Projetos do cliente disponíveis para a aplicação específica.
Projete para a aplicação do cubo do repetidor do multi-porto e de interruptor dos ethernet.
Vantagens competitivas
Temperatura do reflow do pico de RoHS do ☛ que avalia 245°C
☛Symmetrical transmita e receba os canais para a auto capacidade de MDI/MDIX
☛Approved para o uso com o Broadcom BCM5226 e nível um LXT9784
especificação de IEEE 802,3 dos ☛Meets
Desenhista e fabricante do ☛ por 18 anos.
trabalhos do ☛ 2500, 4 plantas
Do ☛ analisador de rede do solha da passagem definidamente
Estoque do ☛ ou 4 semanas.
Projeto flexível do ☛ de acordo com a informações necessárias dos clientes sem alguma taxa exral.
Número de portos | Aplicações | Relação das voltas | Poder sobre ethernet |
4 PORT/Quad | 10/100Base-T | 1:1 | -- |
Empacotamento | Sentido da aba | Tipo da montagem | Revestimento do contato |
Carretel, caixa | -- | SMT/SMD | -- |
Número de pinos | Proteção | Tensão do isolamento | Cor do diodo emissor de luz |
40 pinos | -- | Vrms 1500 | --- |
Informações detalhadas:
HF 40SS1041AX TRANSVERSAL DE LINK-PP LP1164NL 100% | H1140NL | |
Número da peça de LINK-PP | LP1164NL |
Especificação | HF 40SS1041AX | H1140NL |
Velocidade | 10/100BASE-T |
Número de portos | QUADRILÁTERO |
Aplicação - LAN | ETHERNET (não ponto de entrada) |
Pacote | SMD |
Temperatura | -40℃ A +85℃ |
AutomDX | SIM |
Comentário | MESMOS QUE A VERSÃO DOS NL |
Configuração RX | T, C, S |
Configuração TX | T, C, S |
Construção | QUADRO ABERTO |
Núcleos pelo porto | 16 |
Altura do pacote (polegadas) | 0,215 |
Altura do pacote (milímetro) | 5,47 |
Comprimento do pacote (polegadas) | 1,120 |
Comprimento do pacote (milímetro) | 28,45 |
Largura do pacote (polegadas) | 0,480 |
Largura do pacote (milímetro) | 12,19 |
Relação RX das voltas | 1CT: 1CT |
Relação TX das voltas | 1CT: 1CT |
Porque nos escolha
Fornecedor do líder de mundo do conector RJ45 integrado e de transformadores magnéticos discretos
Certificação profissional
•9001:2008 do ISO
•Certificação do UL
•Alcance Cetitifaction
•Conformidade de RoHS
•Política ambiental ativa
Qualidade da garantia de 100%
•Fabricado sob controles restritos.
•100% testado (não apenas grupo testado)
•LINK-PP é OEM de TE (Tyco) por 9 anos
•Cliente bem sucedido: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP é o fornecedor preferido do SI (Texas Instruments)
•Garantia de qualidade: 6 anos
Preço competitivo e serviço
•Mais preço competitivo do que o halo e o Amphenol de Tyco do pulso
•Prazo de entrega: 2-3 semanas após ordens
•As amostras grátis estão disponíveis
•Forneça o projeto novo para exigências de cliente
•90% fora dos custos de envio por DHL UPS DEDEX ou TNT
Política incorporada de LINK-PP
•O objetivo incorporado é conseguir o mais de nível elevado da satisfação do cliente
Com os aprimoramentos contínuos na qualidade, na entrega e no serviço
• LINK-PP é cometido a e espera o desempenho da qualidade de cada empregado
• O padrão de empresa é defeito - produtos e serviço livres
Transformador do Lan do HF 40SS1041AX, montagem da superfície do porto H1140NL 10/100Base-TX do quadrilátero | |||
---|---|---|---|
40SS1041E LF | HX1234NL | 40SS1041E LF | HX1234NL |
HF 40SS1041AX | 42410-6410 | H1140NL | S558-5999-M8-F |
20PMT04B | XTFZ-M-3007A-MOA | TG04-0406NSRL | S558-5999-P3-F |
1-1840257-6 | HX1234NL | XTFZ-M - 3007 A.C. - MOA | S558-5999-Z5-F |
1-1840257-7 | 40SS1041E LF | TG05-2004NCRL | XTFZ-M - 3007 A.C. - MOA |
HX1234NL | HF 40SS1041AX | TG10G-RP02NJLF | SI-50152-F |
HST-1026DR | H40537MN | H1140NL | SI-52007-F |
40SS1041E LF | XTFZ-M-3007A-MOA | TG110-RPE17NV6RL | SI-53012 |
2-1840257-2 | 20PMT05B | TG110-S053P2RL | PM45-1040M |
40SS1041E LF | XTFZ-DHS1623CC2 | TG110-S101N6RL | XTFZ-M - 3007 A.C. - MOA |
XTFZ-M-3007A-MOA | PM45-1040M | TG111-E112NYRL | HF 40SS1041AX |
H1140NL | HF 40SS1041AX | H1140NL | SI-53019-F |
HST-1026DR | XTFZ-M-3007A-MOA | TG1G-E012NZRL | SI-55004-F |
