Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H2O
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month

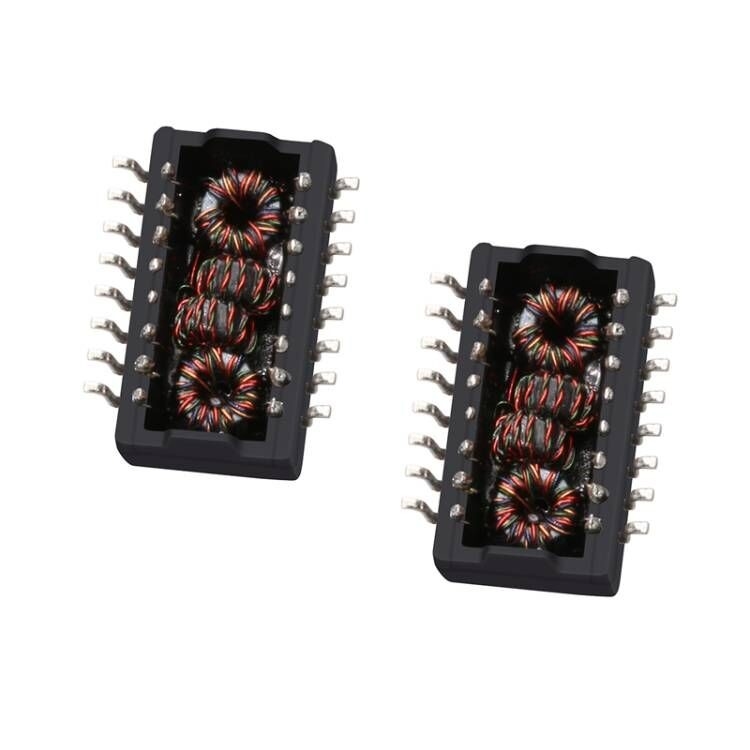

Part Number: |
H1102FNL / H1102NLT |
Turns Ratio - Primary:Secondary: |
1:1 Transmitter, 1:1 Receiver |
Mounting Type: |
Surface Mount |
Operating Temperature: |
0°C ~ 70°C |
Size / Dimension: |
12.8 mm x 7.15mm |
Height - Seated (Max): |
6.20 mm |
PoE RATING: |
NON-PoE |
SPEED: |
100BASE-TX |
Part Number: |
H1102FNL / H1102NLT |
Turns Ratio - Primary:Secondary: |
1:1 Transmitter, 1:1 Receiver |
Mounting Type: |
Surface Mount |
Operating Temperature: |
0°C ~ 70°C |
Size / Dimension: |
12.8 mm x 7.15mm |
Height - Seated (Max): |
6.20 mm |
PoE RATING: |
NON-PoE |
SPEED: |
100BASE-TX |
| H2O (H2O) | 11 transformador | Transformador de uma porta | 10/100 Transformador base-T |
| Condição |
25°C IEEE 802.3 Especificação |
|---|---|
| Número da parte | H2O (H2O) |
| Número da parte LINK-PP | LP1102NL |
| TEMPO de funcionamento | 0°C ∼ 70°C |
| Relação de rotação | 1: 1 ± 2% |
| Perda de inserção | 100 KHz 100 MHz, 1.1 dB MAX |
| Perda de inserção | 1°30 MHz: °16 dB MIN 30 ̊60 MHz: ̊10 + 20*LOG10 (f/60 MHz) dB MIN 60 ∼80 MHz: ∼10 dB MIN |
| INDUCTANÇA (OCL) | 350 uH MIN |
| Apresentação de dados | 1 MHz: 35 dB MIN 30 MHz: 35 dB MIN 80 MHz: 30 dB MIN 100 MHz: 30 dB MIN |
| DIFERENCIAL à rejeição do modo comum | 30 MHz: 42 dB MIN 60 MHz: 37 dB MIN 100 MHz: 30 dB MIN |
| Resistência de corrente contínua, 1/2 enrolamento | 0.65 OHMS MAX |
| Desequilíbrio da resistência a corrente contínua | ± 0,065 OHMS MAX (SIMETRIA da TAP do centro) |
| INPUT UPUT Isolamento | 1500 VRMS MIN @ 60 SEGUNDOS |
| Número de peça dos transformadores LAN | |||
|---|---|---|---|
| 40SS1041E | H2O | 40SS1041E | H2O |
| 749013011A | Outros, de largura não superior a 30 cm | TG01-0456NSRL | S558-5999-M8-F |
| 20PMT04B | HX0009NL | TG04-0406NSRL | S558-5999-P3-F |
| 000-7315-37R-LF1 | H2O | TG04-TDK1N1RL | S558-5999-Z5-F |
| HX5G2003NL | 40SS1041E | TG05-2004NCRL | PH163003B |
| H5G1002NL | PM45-1040M | H2O | H40520SN |
| HST-1026DR | 20PMT04B | TG110-6506NXRL | H2O-H2O |
| 40SS1041E | PH163003B | TG110-RPE17NV6RL | H2O |
| H2O | 20PMT05B | TG110-S053P2RL | PM45-1040M |
| 40SS1041E | XTFZ-DHS1623CC2 | H2O | 40SS1041E |
| HU4006NL | PM45-1040M | TG111-E112NYRL | SI-53019 |
| H5004NL | HST-1026DR | TG111-HPE3NZRL | SI-53019-F |
| HST-1026DR | 20PMT04B | TG1G-E012NZRL | SI-55004-F |
