Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP6096ANL
Documento: LP6096ANL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$0.8
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Dimensão: |
17,53 mm C x 16,10 mm L x 5,840 mm A |
Arquivos: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
solteiro |
PoE: |
PoE+ |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
-40°C a +85°C |
Especificação: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Dimensão: |
17,53 mm C x 16,10 mm L x 5,840 mm A |
Arquivos: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
solteiro |
PoE: |
PoE+ |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
-40°C a +85°C |
| Cruz | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

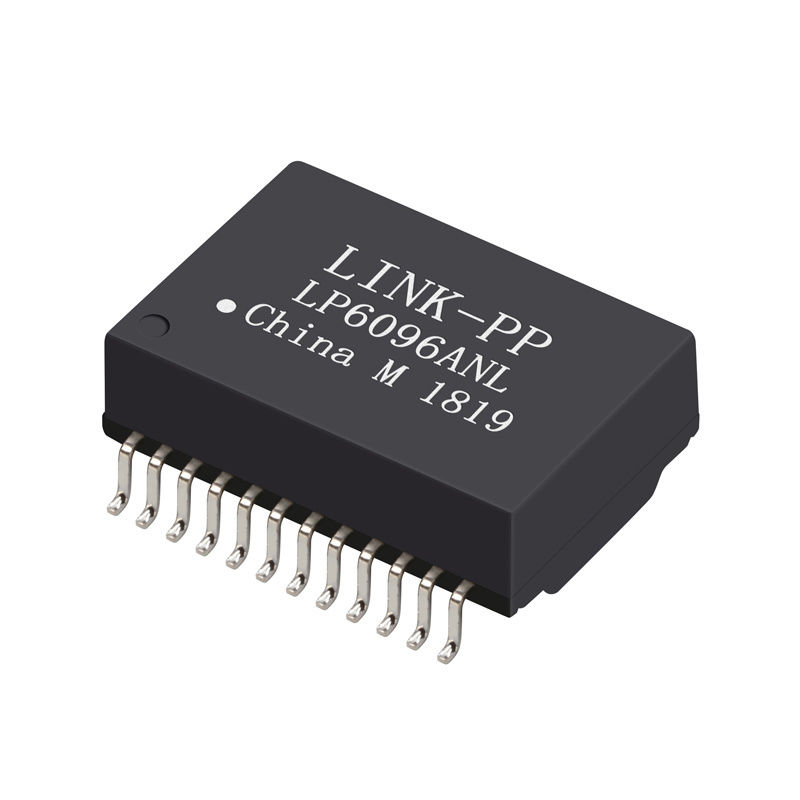

LP6096ANLé um sistema de alta fiabilidadeTransformador LAN Gigabit Ethernetconcebidos para10/100/1000Aplicações Ethernet Base-T.
Este transformador de porta única apresenta1Relação de voltas:1 tanto para transmissor como para receptor, umconstrução de estrutura aberta, e suportesAmbientes de rede PoE+.
Comembalagens de montagem de superfície, operação a temperatura prolongada a partir de-40°C a +85°C, e compatibilidade automática MDI/MDI-X, o LP6096ANL é ideal para redes empresariais, Ethernet industrial e equipamentos de comunicação de alto desempenho.
| Parâmetro | Especificações |
|---|---|
| Número da parte LINK-PP | LP6096ANL |
| Tipo de transformador | Transformador LAN |
| Estatuto da parte | Atividade |
| Aplicação | Ethernet (PoE+) |
| Número de portos | Porto único |
| Velocidade | 10/100/1000Base-T |
| Construção | Quadro aberto |
| Tipo de montagem | Montagem de superfície |
| Pacote | Tape & Reel |
| Contagem de alfinetes | 24 pinos |
| Núcleos por porto | 8 |
| Auto MDI/MDI-X | - Sim, sim. |
| Temperatura de funcionamento | -40°C a +85°C |
| Ponto | Especificações |
|---|---|
| Relações de voltas | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Perda de inserção (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Perda de retorno (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Interferência transversal (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30 MHz: -30200 MHz: -15 |
| Saldo do DCR | 1Ω ± 0,05Ω |
| Corrente contínua de linha de equilíbrio | 720mA Max @ 57VDC Contínuo |
| Hipótese | 1500 Vrms |
| Temperatura de funcionamento | -40°C ~ +85°C |
Esta configuração simplifica a produção de PCB em grande volume e garante uma fiabilidade de solda constante.
Suporta 10Mbps, 100Mbps e 1000Mbps (Gigabit Ethernet).
Sim, o transformador foi concebido para interfaces Ethernet com suporte a ambientes PoE+.
Sim, o seu intervalo de funcionamento entre -40°C e +85°C torna-o adequado para aplicações industriais.
