Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP6096ANL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Turns Ratio: |
Transmissor 1, receptor 1. |
Tipo de montagem: |
Montagem na superfície |
Tamanho / dimensão: |
17.53 mm L x 16.10 mm W |
Altura - Sentado (máximo): |
50,840 mm |
Arquivos: |
PDF/3D/ISG/STP/Etapa/folha de dados |
Temperatura: |
-40°C a +85°C |
Especificação: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Turns Ratio: |
Transmissor 1, receptor 1. |
Tipo de montagem: |
Montagem na superfície |
Tamanho / dimensão: |
17.53 mm L x 16.10 mm W |
Altura - Sentado (máximo): |
50,840 mm |
Arquivos: |
PDF/3D/ISG/STP/Etapa/folha de dados |
Temperatura: |
-40°C a +85°C |
| Cruz | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

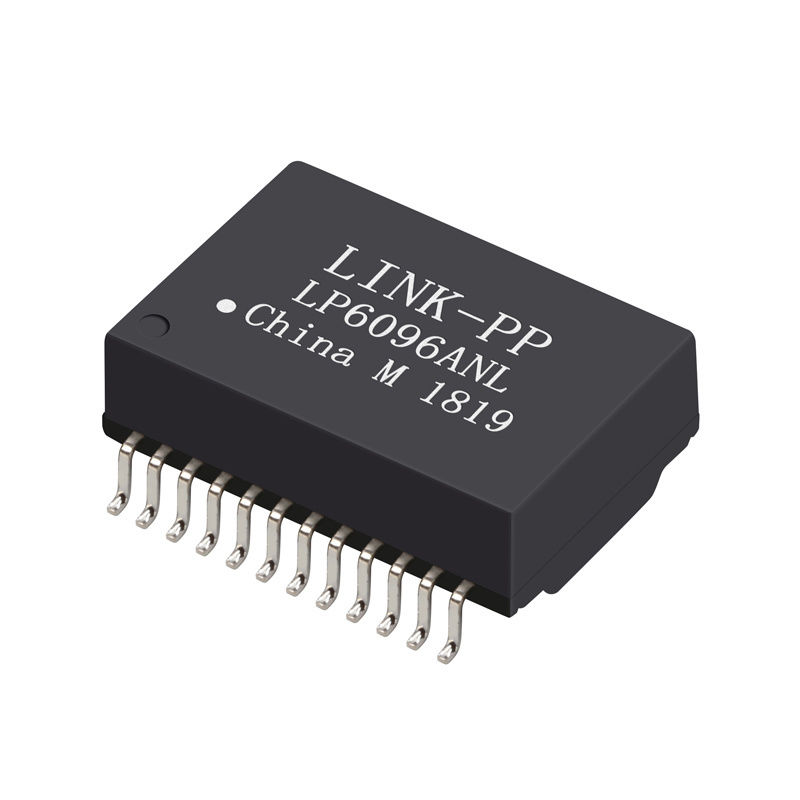

OLP6096ANLé um transformador magnético Gigabit Ethernet de porta única de alto desempenho, concebido para1000BASE-T PoE+projetado para fornecer um rendimento de dados confiável, compatibilidade de potência Ethernet e fator de forma compacto de montagem na superfície, é ideal para produtos de rede modernos como switches PoE,roteadores, dispositivos IoT incorporados e sistemas Ethernet industriais.
| Ponto | Especificações |
|---|---|
| Relações de voltas | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Perda de inserção (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Perda de retorno (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Interferência transversal (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30 MHz: -30200 MHz: -15 |
| Saldo do DCR | 1Ω ± 0,05Ω |
| Corrente contínua de linha de equilíbrio | 720mA Max @ 57VDC Contínuo |
| Hipótese | 1500 Vrms |
| Temperatura de funcionamento | -40°C ~ +85°C |
Esquema
