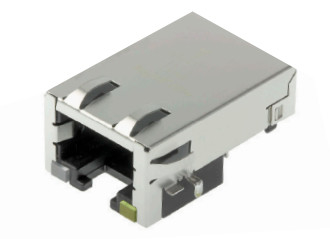

1840437-1 Conector Gigabit RJ45 de plano médio blindado com LEDs

1840437-1 MagJacks (ICMs) é uma tomada magnética 1x1 Gigabit 1000BASE-T RJ45 com projeto offset de baixo perfil, configuração de porta de guias, indicador LED, guias EMI e conformidade RoHS.

Características do 1840437-1 RJ45 com magnéticos

O1840437-1 MagJacksé um1x1 Gigabit MagJack (ICM)concebido para ser confiável1000BASE-T EthernetA utilização de sistemas de ligação para redes compactas e equipamentos de comunicação.Estrutura de baixo perfil, de deslocamento,Configuração de porta de guias, eIndicadores LED integrados, este MagJack é ideal para aplicações que exigem desempenho de sinal estável, layout de PCB economizador de espaço e visibilidade clara do status de ligação/atividade.

Projetado para projetos de placas modernos, o1840437-1Combina funções magnéticas e de conectores RJ45 numa solução integrada.Indicadores do IMEpara um melhor controlo do ruído, umMontagem através de um buracoProjeto para uma forte retenção mecânica, eConformidade com a RoHSpara um fabrico ambientalmente responsável.

O1840437-1 MagJacksO produto é construído em torno de um conjunto de características práticas para o projeto Ethernet a nível de placa:

• Desempenho de Gigabit:Totalmente otimizado para redes 1000BASE-T, garantindo transmissão de dados de alta velocidade com perda de pacotes zero.
• Projeto que economiza espaço:A estrutura de baixo perfil de plano médio/offset é especificamente concebida para dispositivos finos e gabinetes compactos.
• Escudo Superior:Equipado com guias EMI integrados para excelente redução de ruído e isolamento do sinal.
• Diagnóstico Integrado:Os LEDs 3w-OG/Y (Laranja/Verde, Amarelo) incorporados fornecem atividade de rede e estado de ligação imediatos e claros.
• Conforme o sector:100% compatível com o RoHS, atendendo aos padrões ambientais e de fabricação mundiais.

Especificações do conector RJ45 de plano médio

1840437-1 Desenho:

1. 1840437-1 Desenho - Mecânico

2. 1840437-1 Desenho - Esquema

3. 1840437-1 Desenho - Layout de PCB sugerido

Materiais do conector RJ45 de plano médio 1840437-1:

1. Habitação:Nylon de alta temperatura ((FR2G30BL), preto, classificação de inflamabilidade UL 94V-0
2. Escudo:Latão, 0,20 mm de espessura, pré-platado com min 0,76 um de níquel semi-brilhante; Post mergulhado com 2,54 um Min Sac Solder em pinos de solo.
3. Contacto:Bronze de fósforo, 0,25 mm de espessura com I.27um Min Subplaca de níquel geral e I.27um min seletivo Revestimento de ouro na interface de acoplamento
4. Cauda de solda:0.25mm de espessura, Bronze de fósforo, I.27um Min Total de Níquel Subplate 3um Min Matte Plate de estanho.
5. LED:Lente Epoxi Difundida, 0,50 mm quadrado Estrutura de fio de aço carbono Lentes pré-cobertas com 2,03um min de prata Over I.02um Min de níquel subplate Over I.02um Min de cobre subplate; Post-coberta com 2.54um Min Estaco mate.

Aplicações do conector Gigabit RJ45

Devido à sua pegada compacta e capacidades robustas de Gigabit, o 1840437-1 MagJack é muito procurado por engenheiros que projetam:

• Switches e roteadores de rede de perfil fino
• Computadores industriais e computadores de placa única (SBC)
• Equipamento de telecomunicações e redes
• Set-Top Boxes e Hubs de Casa Inteligente
• Gateways IoT e sistemas incorporados
