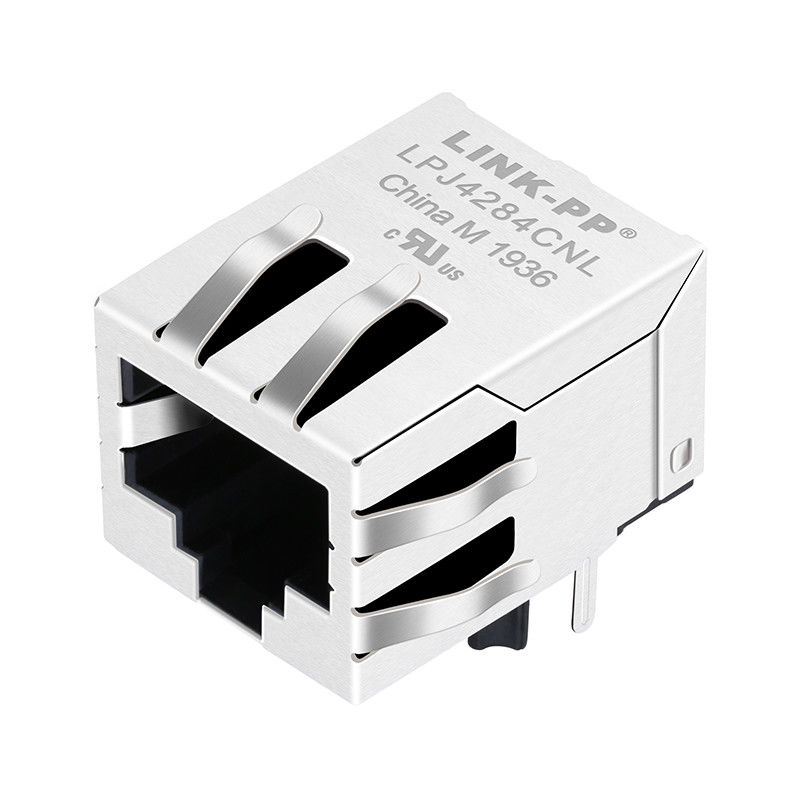

RJP-003TC1 RJ45 com ponto de entrada do Magnetics levantam 10/100Mbps LPJ4284CNL

O RJP-003TC1 é um conector Ethernet RJ45 de porta única com magnetismo integrado, projetado para aplicações Fast Ethernet 10/100Base-T.

Ele suporta IEEE 802.3af PoE, fornecendo transmissão de dados e fornecimento de energia por meio de um único cabo Ethernet.

Este modelo é totalmente compatível com LINK-PP LPJ4284CNL, tornando-o uma substituição ideal para designs de rede, industriais e sistemas embarcados.

Principais características

• Porta única conector RJ45 8P8C Ethernet
• Magnetismo integrado para integridade do sinal e supressão de EMI
• Suporta Fast Ethernet 10/100Base-T
• IEEE 802.3af compatível com PoE
• Entrada lateral, montagem em PCB através de furo
• Carcaça blindada com abas de aterramento EMI
• Faixa de temperatura industrial: –40°C a +85°C

Especificações técnicas – RJP-003TC1

Ficha de dados do Magjack PoE RJP-003TC1:

Qualidade e testes do MagJack RJ45

Os produtos MagJack RJ45 passam por testes abrangentes elétricos, de integridade de sinal, PoE, mecânicos e ambientais para garantir total conformidade com os padrões Ethernet IEEE 802.3 e confiabilidade a longo prazo.

▷ Teste de desempenho elétrico
Cada MagJack RJ45 é testado quanto à tensão de isolamento dielétrico (Hi-Pot), resistência de isolamento, precisão da relação de espiras, indutância de circuito aberto, indutância de fuga e resistência CC para garantir o isolamento adequado, integridade do sinal e eficiência de energia PoE em conformidade com os padrões IEEE 802.3.

▷​ Verificação da integridade do sinal
O desempenho do sinal é validado por meio de testes de perda de inserção, perda de retorno, diafonia de extremidade próxima e distante (NEXT/FEXT) e taxa de rejeição de modo comum (CMRR) para garantir a transmissão estável de dados Ethernet na faixa de frequência especificada.

▷​ Teste de confiabilidade PoE
Para aplicações Power over Ethernet, os MagJacks são testados quanto à capacidade de corrente contínua, estabilidade de inserção de energia e elevação térmica sob carga para garantir o fornecimento de energia seguro e confiável de acordo com os requisitos IEEE 802.3af.

▷​ Teste de durabilidade mecânica
A confiabilidade mecânica é verificada por meio de testes de ciclo de acoplamento e desacoplamento, medição da resistência de contato, avaliação da força de retenção do plugue e testes de soldabilidade para garantir a durabilidade a longo prazo e a montagem segura da PCB.

▷​ Teste ambiental e de confiabilidade
Os produtos são submetidos a ciclos de temperatura de operação (–40°C a +85°C), choque térmico, exposição a alta temperatura/alta umidade, vibração e testes de choque mecânico para confirmar o desempenho estável em condições ambientais adversas.

▷​ Inspeção de EMI, segurança e conformidade
A eficácia da blindagem, continuidade do aterramento, inflamabilidade do material (UL 94 V-0) e precisão dimensional são inspecionadas para atender aos requisitos de controle de EMI, segurança e conformidade regulatória.

Dimensões e embalagem
