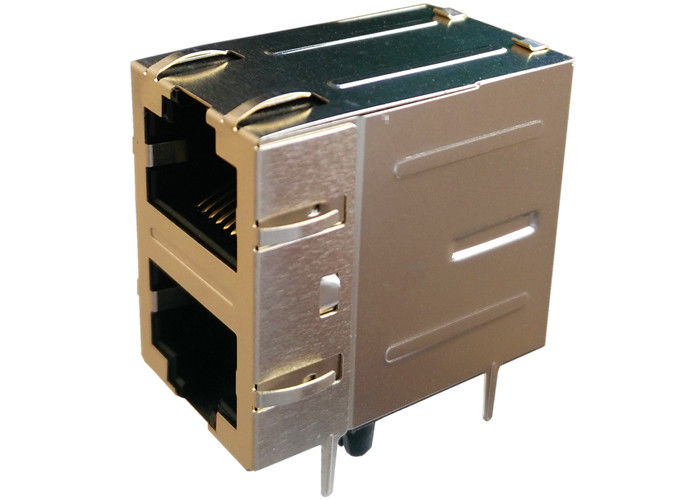

10082590-XXXLF Conectores RJ45 empilhados 2x1 através de montagem de buracos

10082590-XXXLF 10/100BaseT 2X1 Conectores Rj45

* Concebido para aplicação de cartões de interface de rede.
* Concebido para satisfazer os requisitos do IEEE802.3u.
* Disponível em todas as relações de rotação utilizadas pelos fabricantes de LAN.
* As torneiras centrais primárias estão disponíveis para redução adicional da EMI.
* Componente magnético mais simples para colocar e rotear em PCB.
* Conserva minimizando o espaço do PCB.

Descrição

1. Características do tipo de produto:

1) Tipo de produto =Conectores RJ45 empilhados
2) Tipo de tomada = RJ45
3) Perfil = Padrão
4) Orientação da montagem do PCB = entrada lateral (Ângulo direito)

2- Fixação mecânica:
1) Configuração Jack = 2 x 1

3Características elétricas:
1) Escudo = Sim

4Características relacionadas com a terminação:
1) Dedo EMI = Com
2) Método de terminação = solda

5Características relacionadas com o corpo:
1) Configuração de porta = Multi
2) Dedo EMI - lados = com
3) Orientação do fecho = padrão - fecho para cima e para baixo

6- Características relacionadas com o contacto:
1) Pré-carregado = Sim
2) Tipo de terminação de contacto = através de um buraco

7Características relacionadas com a habitação:
1) Estilo do conector = Jack

8Normas do sector:
1) Conformidade RoHS/ELV = conformidade RoHS, conformidade ELV
2) Processos de solda livre de chumbo = solda a ondas capaz de atingir 240°C,

Soldagem por ondas com capacidade para 260°C, Soldagem por ondas com capacidade para 265°C

A refluxo-soldagem é facultativa;
3) Histórico de conformidade com o RoHS/ELV = Sempre foi conforme com o RoHS

Condições de utilização:
1) Aplica-se à placa de circuito impresso
2) Condições ambientais = Escritório / local
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

10Hipot: 1500Vrms MIN

Aplicações

• Comutadores e roteadores Ethernet
• Câmaras de vigilância IP
• Sistemas de controlo industriais
• Dispositivos domésticos inteligentes
• Sistemas de ponto de venda (POS)
• Gateways IoT e módulos incorporados
