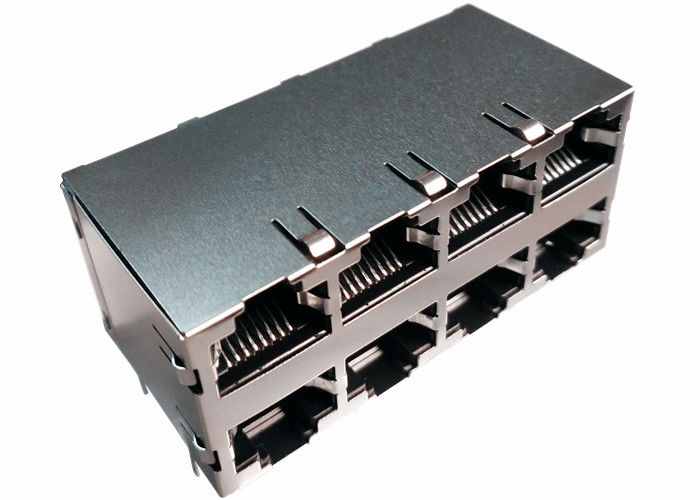

DA4S103A4 empilhou o Ethernet integrado 2x4 Jack modular do gigabit dos conectores Rj45

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: DA4S103A4

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/60K

Preço: $1.1-$12

Detalhes da embalagem: BANDEJA

Tempo de entrega: Stock

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 180K/Month

Obtenha o melhor preço
Destacar:

DA4S103A4

,

RJ45 2X4

,

Conectores RJ45 Empilhados 2x4

Part Number:
DA4S103A4
Connector Type:
Stacked 2x4 RJ45 Connectors
Applications:
1000 Base-T
Plating:
50u″ gold
Shield:
Yes
LED:
Left Green Right Yellow
Part Number:
DA4S103A4
Connector Type:
Stacked 2x4 RJ45 Connectors
Applications:
1000 Base-T
Plating:
50u″ gold
Shield:
Yes
LED:
Left Green Right Yellow
DA4S103A4 empilhou o Ethernet integrado 2x4 Jack modular do gigabit dos conectores Rj45

10/100/1000 Base-T RJ45 2x4 Conector Magnético Integrado Visão geral:

Materiais:

1Material de plástico: termoplástico (UL 94V-0), caixa preta.
2Escudo Metálico: latão, 30 polegadas de espessura, níquel.
3Fios de moagem: bronze de fósforo.
4Pin de solda: 0,5x0,35 mm, bronze de fósforo com solda.
5Durabilidade: 750 ciclos de acasalamento Min.

Características:

  • Cumprir os requisitos das normas IEEE 802.3ab.

  • Conector RJ-45 integrado com transformador/resistência de impedância/condensador de alta tensão.

  • O tamanho é o mesmo do conector RJ-45 para poupar espaço na placa de PCB.

  • Redução da radiação EMI para melhorar o desempenho EMI.

  • Projeto para transmissão 1000BASE através de cabo UTP-5.

  • Conformidade com os requisitos da ROHS.

  • Intervalo de temperatura de funcionamento: 0°C a +70°C.

  • Intervalo de temperatura de armazenagem: -25°C a +85°C.




DA4S103A4 RJ45 2x4 Especificações elétricas @ 25°C



Parâmetro Especificações
Relação de voltas (± 2%) TX: 1CT: 1CT, RX: 1CT: 1CT
Perda de inserção 1 ̊100 MHz: ≤ -1,0 dB
Perda de retorno 1 ∆ 30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14,8 dB60 ∆ 80 MHz: ≥ -12,5 dB100 MHz: ≥ -10 dB
Transmissão (NEXT) 0.5·10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB
Indutância de circuito aberto (OCL) ≥ 350 μH @ 100 KHz, 0,1 V com 8 mA DC Bias
DCMR (Rejeição diferencial do modo comum) 0.3·30 MHz: ≥-50 dB60 MHz: ≥-45 dB100 MHz: ≥-40 dB
Hi-Pot (voltagem de isolamento)

1500 Vrms (de primário a secundário)




Ficha de dados 1000Base -T IMCs DA4S103A4:

DA4S103A4 empilhou o Ethernet integrado 2x4 Jack modular do gigabit dos conectores Rj45 0


Outra lista substituível

LA1S109 LF / KLA1S109 LF DA1D102K4 CRU1S041F LF
DA4S103A4 DA6T001A3 DA4T10304
A partir de 1 de janeiro de 2014, a Comissão deve apresentar um relatório sobre a aplicação do presente regulamento. DA4S103A4 KRU1S516 LF
A partir de 1 de janeiro de 2014: DA4T103G3 KRU1S041X-43 LF
O número de veículos deve ser igual ou superior a 10 km/h. DA1T002I3 CRU1T041-34 LF
O número de veículos de transporte deve ser igual ou superior a: DA1T101J1 CRU1T041FR-44 LF
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento. DA4T103N3 DA4T10303
A partir de 1 de janeiro de 2014: DA4T10304 KHU1S041F3
KLA1S109 LF / DA4S103A4 DA6T001A3 DA4S103A4
KLA1S109-43 LF / LA1S109-43 LF O DU1S201C4 KHU1S041Q4 LF
A partir de 1 de janeiro de 2014: A partir de 1 de janeiro de 2015 KHU1S041Q5 LF
A partir de 1 de janeiro de 2014, o número de veículos aéreos a que se refere o artigo 5.o, n.o 2, do Regulamento (UE) n.o 1316/2013 será alterado em conformidade com o artigo 6.o, n.o 3, do Regulamento (UE) n.o 1316/2013. A partir de 1 de janeiro de 2015 KHU1S041F7
A partir de 1 de janeiro de 2014: A partir de 1 de janeiro de 2015 KHU1S041Q6
KLA1T109-43 LF / LA1T109-43 LF A partir de 1 de janeiro de 2015 DA4T10304
KLA4S109 LF / LA4S109 LF A partir de 1 de janeiro de 2018 HU1S041X
DA4T10303 DA4S103A4 DA4T103G3
