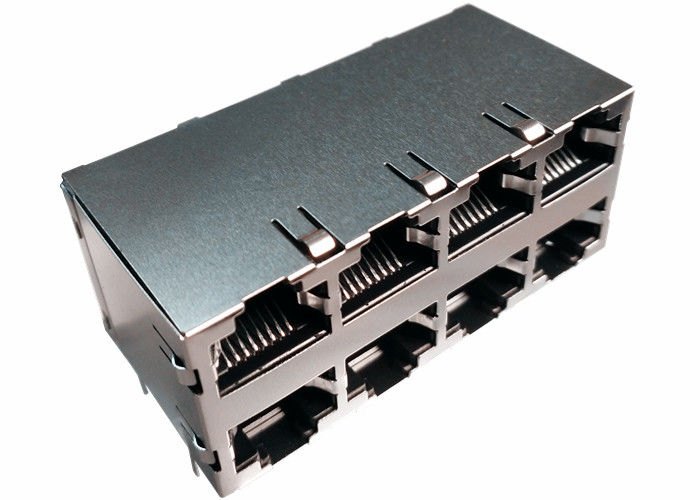

DA4T10304 empilhou o Ethernet integrado 2x4 Jack modular do gigabit dos conectores Rj45

DA4T10304 empilhou Rj45 os conectores Gigabit Ethernet integrado 2x4 Jack modular

10/100/1000 de conector integrado 2x4 do Magnetics da base-T RJ45

1.Complies com exigência de padrões de IEEE 802.3ab.
O conector 2.RJ-45 integrou com transformador/resistor da impedância/capacitor de alta tensão.
3.Size mesmos como conector RJ-45 para salvar o espaço da placa do PWB.
radiação do IEM 4.Reduced para melhorar o desempenho do IEM.
5.Design para 10/100/1000 de transmissão BAIXA sobre o cabo UTP-5.
6.Compliance com exigências de ROHS.
Projetando o modelo: 】 Do 【DA4T10304

Modelo da produção em massa: 】 Do 【LPJG47561CNL

TRAVA DE MAG.REVERSE,

Diodo emissor de luz opcional; IEM-dedo opcional.

Descrição
1. Tipo de produto características:

  1) Tipo = conector de produto
  2) Tipo de Jack = RJ45
  3) Perfil = padrão
  4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)

2. Acessório mecânico:
  1) Configuração de Jack = 2x4

3. Características elétricas:
  1) Protegido = sim

4. Características relacionadas da terminação:
  1) Dedo do IEM - parte inferior = sem
  2) Método = solda da terminação

5. Características relacionadas do corpo:
  1) A configuração do porto = escolhe/multi
  2) Dedos do IEM - parte superior e lados = com sem
  3) Orientação = padrão da trava - aferrolhe
  4) O PWB ata o comprimento

6. Características relacionadas do contato:
  1) Preloaded = sim
  2) Tipo da terminação do contato = através da montagem do furo/superfície

7. Abrigando características relacionadas:
  1) Estilo = Jack do conector

8. Padrões do setor:
  1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
  2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,

      Solda capaz a 260°C, solda da onda da onda capaz a 265°C

      Reflow-solda opcional;
  3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente

9. Marcação de identificação:
  1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
  2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms

10. Condições para o uso:
  1) Aplica-se a = placa de circuito impresso
  2) Circunstâncias ambientais = escritório/locais
  3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Especificações elétricas @25℃
relação 1.Turns:
  PRI: SEGUNDO = 1CT: 1CT

2.OCL:
  350uH MINUTO @ 100KHz, 100mV, 8mADC
perda 3.Insertion:
  1~100MHz: - 1.0dB MAX
perda 4.Return (MINUTO do DB):
  1~30MHz: - 18 30~60MHz: - 14
  60~80MHz: - 12
5.Crosstalk (TIPO do DB):
  1~30MHz: - 40 30~60MHz: - 35
  60~80MHz: - 30
6.Differential à rejeção de modo comum:
  1~50MHz: TIPO de -30dB
  50~150MHz: TIPO de -20dB
7.CMRR: 1~100MHz: - MINUTO 30dB
8.Isolation: MINUTO 1500Vrms
variação da temperatura 9.Operating: -40℃~+85℃.

NOTAS

1.Designed à aplicação de apoio, tal como SOHO (ADSL
  modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
especificação de 2.Meets IEEE 802,3
materiais 3.Connector:
  Abrigo: UL94V-0 termoplástico
  Contato/protetor: Liga de cobre
  Chapeamento do protetor: Níquel
  Chapeamento de contato: Ouro 6 micropolegadas mínimo. Na área de contato.
temperatura de ponta da solda 4.Wave: 265℃ máximo, um máximo de 5 segundos.
