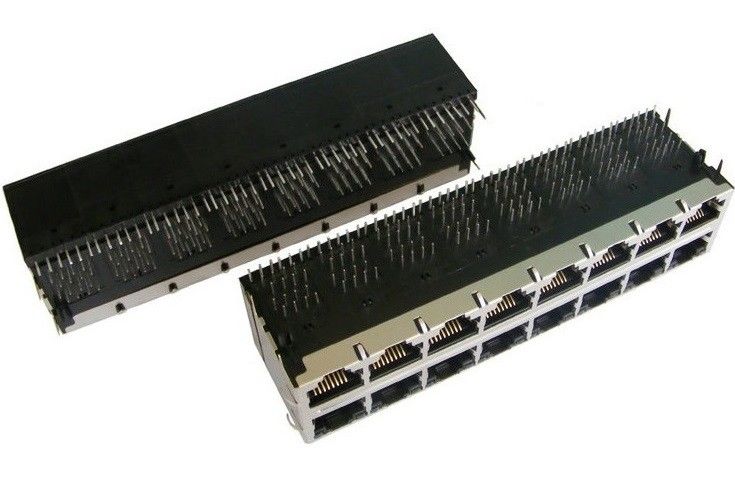

0811-2X8R-19-F empilhado 2x8 16 Port RJ45 Magjack 100Base-T Bel Magnetics

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: 0811-2X8R-19-F

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/60K

Preço: $0.11-$24

Detalhes da embalagem: BANDEJA

Tempo de entrega: Stock

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 180K/Month

Obtenha o melhor preço
Destacar:

0811-2X8R-19-F

,

2x8 Bel Magnetics

,

Magjack RJ45 empilhado

Número da parte:
0811-2X8R-19-F
Configuração das portas:
2x8
AutoMDIX:
- Sim, sim.
Aplicações:
10/100 Base-T
Tipo de montagem:
Através do Buraco
orientação:
Ângulo 90~ (direito)
Rescisão:
Soldagem
Proteção:
Dedo blindado, EMI
Número da parte:
0811-2X8R-19-F
Configuração das portas:
2x8
AutoMDIX:
- Sim, sim.
Aplicações:
10/100 Base-T
Tipo de montagem:
Através do Buraco
orientação:
Ângulo 90~ (direito)
Rescisão:
Soldagem
Proteção:
Dedo blindado, EMI
0811-2X8R-19-F empilhado 2x8 16 Port RJ45 Magjack 100Base-T Bel Magnetics



0811-2X8R-19-F 2x8 Detalhes rápidos:




1- Corresponde aos padrões da FCC.
2. Conformidade com os requisitos das normas IEEE802.3u.
3O conector RJ45 está integrado com o transformador, resistência de impedância e condensador de alta tensão.
4O mesmo tamanho do conector RJ-45 para poupar espaço na placa de PCB.
5Redução da radiação EMI para melhorar o desempenho EMI.
6. Projeto para transmissão de 10/100 BASE através de cabo UTP-5.
7- Conformidade com os requisitos ROHS.
8- Faixa de temperatura de funcionamento: 0°C a +70°C.
9• Intervalo de temperatura de armazenagem: -25°C a +85°C.





Especificações dos conectores RJ45 empilhados:




Número da parte 0811-2X8R-19-F
Série RJ45 MagJack
Estatuto da parte Atividade
Fabricante LINK-PP
Número de portos 16
Número de linhas 2
Número de núcleos por conector 4
Direção da Aba Para cima e para baixo
Aplicações 10/100 Base-T, AutoMDIX
LED Sem
Dedo EMI Com
Escondido - Sim, sim.
Tipo de montagem Através do Buraco
Orientação 90° Ângulo (direita)
Altura acima do tabuleiro 1.004" (25,50 mm)
Características Guia do Conselho
Material de contacto Ligação de cobre
Contacto Terminado Ouro
Espessura de acabamento de contacto 500,0 μm (1,27 μm)
Material do escudo Ligação de cobre
Material de habitação Polietileno tereftalato (PBT)
Embalagem Em granel
Características elétricas 25°C
Relação de rotação 1CT:1CT ± 3%
Perda de devolução (min.) 1MHZ-30MHZ: -18 dB
60MHz-80MHZ: -12 dB
Perda de inserção 100 KHZ T0 100 MHz: -1,1 dB
OCL O sistema deve ser equipado com um sistema de controlo de tensão de corrente contínua (CTS) de 80 m/s.



Aplicações:

Projetado para suportar aplicações, tais como modems ADSL e LAN-on-Motherboard.Equipamento de etworking e de comunicação, como HUB, cartão de PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Soluções de Call Center, decodificadores complexos, configuração de gateways VOIP, protocolo Border Gateway, switch Ethernet rápido...



Ficha de dados 0811-2X8R-19-F --Esquema:

0811-2X8R-19-F empilhado 2x8 16 Port RJ45 Magjack 100Base-T Bel Magnetics 0

Folha de dados 0811-2X8R-19-F...Disposição dos PCB:

0811-2X8R-19-F empilhado 2x8 16 Port RJ45 Magjack 100Base-T Bel Magnetics 1
