Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HF 24HSS1041A-2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especs.: |
HF 24HSS1041A-2 |
Tipo do transformador: |
Relação do isolamento e dos dados |
Relação das voltas - preliminar: Secundário: |
1: 1 transmissor, 1: 1 receptor |
Montando o tipo: |
montagem de superfície |
Tamanho/dimensão: |
13.97mm litro x16.51mm W |
Altura - assentada (máximo): |
6,60 milímetros |
Amostras: |
disponível livre |
PN análogo: |
LP5007NL |
Especs.: |
HF 24HSS1041A-2 |
Tipo do transformador: |
Relação do isolamento e dos dados |
Relação das voltas - preliminar: Secundário: |
1: 1 transmissor, 1: 1 receptor |
Montando o tipo: |
montagem de superfície |
Tamanho/dimensão: |
13.97mm litro x16.51mm W |
Altura - assentada (máximo): |
6,60 milímetros |
Amostras: |
disponível livre |
PN análogo: |
LP5007NL |
Características do produto
1.Designed para ethernet do gigabit do longo-curso 1000 BASE-T, completamente - aplicações frente e verso.
2. apoios 4 pares de cabo da categoria UTP-5.
3. 1000 BASE – MÓDULOS DO MAGNETICS DE T
relação 3.Cable para o isolamento e baixas emissões comuns do modo.
aplicações 4.POE com capacidade da corrente 350mA.
5.Compliant com padrão for1000 BASE-T de IEEE 802.3ab.
6.Comply com ROHS & halogênio livram exigências.
variação da temperatura 7.Operating: 0℃ a +70℃ ou mesmo a 40℃ a +85℃
Número da peça do projeto: HF 24HSS1041A-2
Cruz equivalente da número da peça LP5007NL da produção em massa em facilidades de China
Especificações elétricas (25)

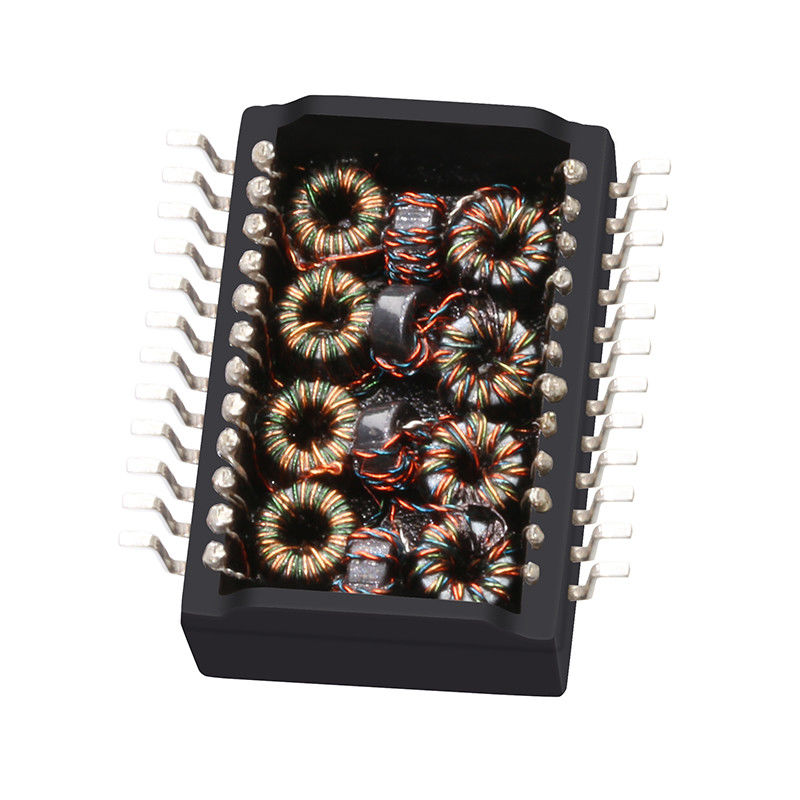

24HSS1041A-2 transformador 1CT do HF Gigabit Ethernet: 1CT SMD 1500Vrms LP5007NL
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Pedidos para o usuário terminal
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
Vantagens competitivas
18 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
Cliente principal
Projete para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplicação do EMS
Conjunto flexível incorporado do PWB; Conjunto Rígido-flexível do PWB; Micro-eletrónico, microplaqueta de aleta; Micro-eletrónico, microplaqueta a bordo; Conjunto Optoelectronic; RF/conjunto sem fio; Através do conjunto do furo; Conjunto de montagem de superfície; Conjunto de sistema; Conjunto da placa de circuito impresso
