Detalhes do produto:
Condições de Pagamento e Envio:
|
número da peça: | G2405CG | Tipo do transformador: | Relação do isolamento e dos dados |
---|---|---|---|
Relação das voltas - preliminar: Secundário: | 1: 1 transmissor, 1: 1 receptor | Tipo da montagem: | Surface Mount |
Tamanho/dimensão: | 13.97mm litro x16.51mm W | Altura - assentada (máximo): | 6,25 milímetros |
Disponibili de Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
Destaque: | Transformador discreto do Lan,Transformador do Ethernet |
™ 1.ULTRA, ™ de E-ULTRA, e ™ de ULTRA-II
2.IEEE802.3u complacente
3.UL/EN60950 reconheceu
4,100% teste de conformidade
Olá!-potenciômetro 5.1500Vrms
construção do quadro 6.Patented aberto
número da peça 7.Design: 】 Do 【G2405CG
8.Mass】 do 【LP5004NL da número da peça da produção

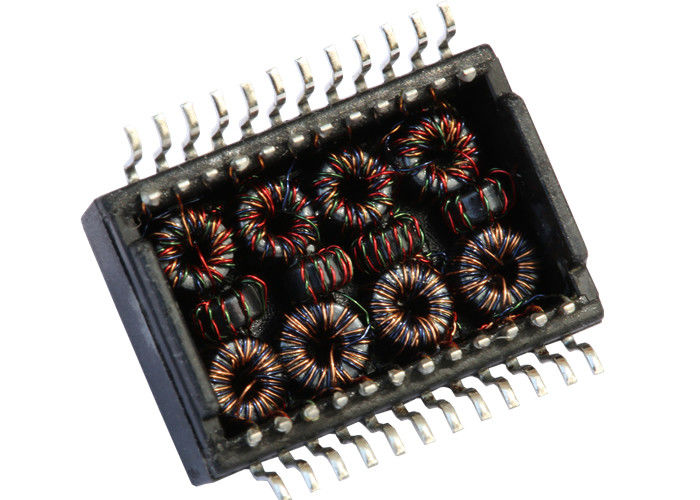

Tipo 1CT da montagem da superfície do transformador do gigabit de G2405CG: 1CT SMD 1500Vrms abrem o encabeçamento
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
18 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
Projete para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......
Conjunto flexível incorporado do PWB; Conjunto Rígido-flexível do PWB; Micro-eletrónico, microplaqueta de aleta; Micro-eletrónico, microplaqueta a bordo; Conjunto Optoelectronic; RF/conjunto sem fio; Através do conjunto do furo; Conjunto de montagem de superfície; Conjunto de sistema; Conjunto da placa de circuito impresso
