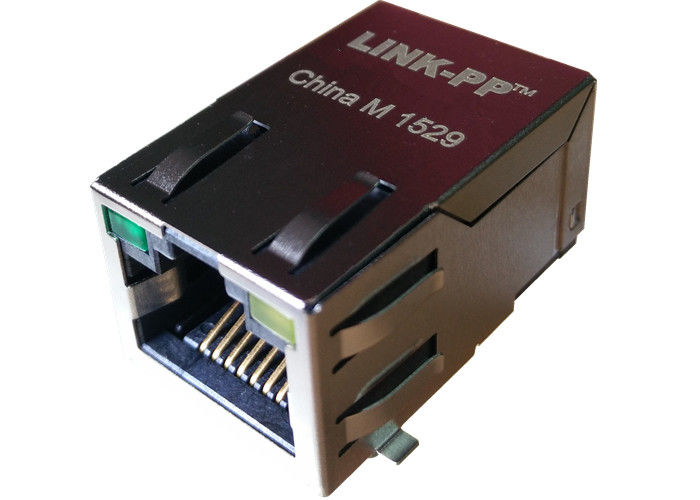

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Conector RJ45 SMT de baixo perfil com magnéticos integrados

Visão Geral Rápida

Os MIC24120-5101W-LF3 e MIC24121-5101W-LF3 são conectores RJ45 de baixo perfil, montados na superfície, com magnéticos integrados, projetados para aplicações Ethernet 10/100BASE-T. Ao integrar o transformador, o resistor de impedância e o capacitor de alta tensão em uma pegada RJ45 compacta, esses modelos reduzem significativamente a radiação EMI, economizam espaço na PCB e aumentam a eficiência do projeto.

Modelos de Projeto: MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Modelo de Produção em Massa: LPJXXXXXNL

Opções de LED e dedos EMI estão disponíveis, tornando-os altamente adaptáveis ​​para diferentes requisitos do cliente.

Principais Características

• Conformidade com Padrões
  • Atende aos requisitos FCC e IEEE802.3u
  • Conformidade com RoHS e sem chumbo
• Vantagens de Desempenho
  • Transformador, resistores e capacitores integrados para design de PCB compacto
  • Otimizado para transmissão Ethernet 10/100 BASE-T sobre cabo Cat5 UTP
  • Redução da radiação EMI para melhorar o desempenho EMC geral
• Design Mecânico e Elétrico
  • Disponível em montagem entrada lateral (ângulo reto) ou entrada superior (vertical)
  • Carcaça blindada para proteção EMI superior
  • Indicadores LED opcionais (Verde 250Ω)
  • Faixa de temperatura de operação: 0℃ a +70℃ / -40℃ a +85℃
  • Faixa de temperatura de armazenamento: -25℃ a +85℃
  • Resistência Hi-Pot: 1500Vrms MÍN
• Flexibilidade
  • Orientação da trava: trava para baixo padrão
  • Disponível com ou sem dedos EMI
  • Suporta ambos os terminais through-hole e montagem em superfície

Aplicações

Os MIC24120-5101W-LF3 / MIC24121-5101W-LF3 são projetados para suportar uma ampla gama de dispositivos de rede e comunicação:

• Modems ADSL
• Soluções LAN-on-Motherboard
• Switches e Roteadores Ethernet
• Placas-mãe de PC
• Telefones IP / Gateways VOIP
• Equipamentos de transmissão SDH / PDH
• Soluções de Call Center
• Set-Top Boxes (STB)
• Equipamentos de rede empresarial

Vantagens Competitivas

• Mais de 18 anos de experiência em produção
• Mais de 2600 funcionários qualificados
• 100% de teste elétrico (não apenas teste em lote)
• Prazos de entrega flexíveis
• Confiável por grandes clientes globais: TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF e muito mais
