MIC66211-5171T-LF3/7499210121 RJ45 PoE Conector Rectifier Bridge LPJ4049HDNL

PoE Conector RJ45 MIC66211-5171T-LF3 = 7499210121 Visão Geral

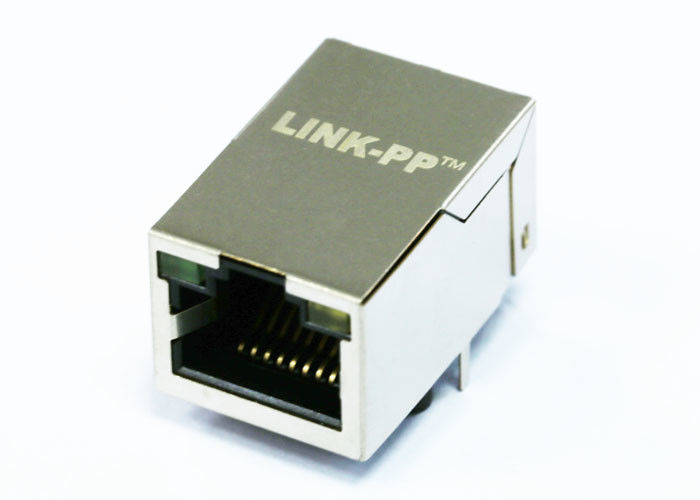

O MIC66211-5171T-LF3/7499210121 é um conector RJ45 de porta única com magnetismo integrado (transformador, choque de modo comum e ponte retificadora) projetado especificamente para aplicações PoE 10/100Base-T. Possui uma configuração tab-down de entrada lateral com indicadores LED amarelos/verdes, oferecendo conectividade compacta e confiável para aplicações industriais e de rede.

1. Ethernet RJ45 10/100 IEEE 802.3af PoE
2. Revestimento de Ouro de 6μ” (mínimo) nos Contatos
3. 350uH min OCL a 8mA de Polarização CC em toda a
4. Faixa de Temperatura Completa Módulo de Magnetismo PoE RJ45 Power Over Ethernet
5. Teste Elétrico 100%
6. 1500Vrms Hi-Pot
7. Design de Contato Robusto Proprietário

ESPECIFICAÇÕES ELÉTRICAS @25℃

1.Relação de Espiras(±2%):
TX=1CT∶1 RX=1CT∶1
2. Indutância OCL: 350uH MÍNIMO
@ 100KHz/0.1V, 8mA de Polarização CC
3. Perda de Inserção:
-1.0dB MÁXIMO @ 1.0-100MHz
4. Perda de Retorno:
-18dB MÍNIMO @ 1-10MHz
-16dB MÍNIMO @ 10-30MHz
-12dB MÍNIMO @ 30-60MHz
-10dB MÍNIMO @ 60-100MHz
5. Crosstalk:
-40dB MÍNIMO @ 1-30MHz
-35dB MÍNIMO @ 30-60MHz
-30dB MÍNIMO @ 60-100MHz
6. Rejeição de Modo Comum:
-30dB MÍNIMO @ 1-50MHz
-20dB MÍNIMO @ 50-150MHz
7. Teste Hipot: 1500Vrms MÍNIMO
8. Faixa de Temperatura de Operação: -40℃ A +85℃.

FAQ

1. O que é um conector RJ45 PoE?

Um conector RJ45 PoE (Power over Ethernet) integra magnetismo Ethernet e, às vezes, retificadores, permitindo a transmissão de dados e energia por um único cabo Ethernet. Ele simplifica o design da PCB e suporta dispositivos como câmeras IP, telefones VoIP e controladores industriais.

2. Como um conector RJ45 PoE difere de um conector RJ45 padrão?

Ao contrário dos conectores RJ45 padrão, um conector RJ45 PoE apresenta magnetismo embutido (transformadores e choques) e compatibilidade PoE, permitindo a entrega segura de energia (conforme os padrões IEEE 802.3af/at/bt) juntamente com transmissão de dados.

3. Quais são as aplicações típicas de conectores RJ45 PoE?

• Câmeras de segurança IP
• Pontos de acesso sem fio
• PCs industriais e sistemas de monitoramento
• Medidores inteligentes e gateways IoT
• Telefones VoIP
• Dispositivos de energia renovável, como inversores solares

4. Quais padrões os conectores RJ45 PoE suportam?

A maioria dos conectores RJ45 PoE está em conformidade com:

• IEEE 802.3af (PoE, até 15,4W)
• IEEE 802.3at (PoE+, até 30W)
• Alguns modelos avançados suportam IEEE 802.3bt (PoE++ / 4PPoE, até 60–90W).

5. Como escolher o conector RJ45 PoE correto?

Fatores chave a serem considerados:

• Taxa de dados suportada (10/100Base-T, Gigabit ou superior)
• Nível de potência PoE (af, at ou bt)
• Faixa de temperatura de operação
• Tensão de isolamento Hi-pot
• Indicadores LED (para status de link/atividade)
• Conformidade com UL, RoHS e REACH

6. Os conectores RJ45 PoE são retrocompatíveis?

Sim. Um conector RJ45 PoE ainda pode funcionar com dispositivos não PoE porque a entrega de energia só é ativada quando um dispositivo alimentado (PD) compatível é detectado. Isso garante operação segura com equipamentos Ethernet legados.

7. Quais são as vantagens de usar conectores RJ45 PoE integrados?

• Economiza espaço na PCB combinando magnetismo e RJ45 em um único componente
• Melhora o desempenho de EMI
• Simplifica o design do circuito e reduz o custo da lista de materiais (BOM)
• Fornece maior confiabilidade e melhor desempenho térmico para ambientes industriais
