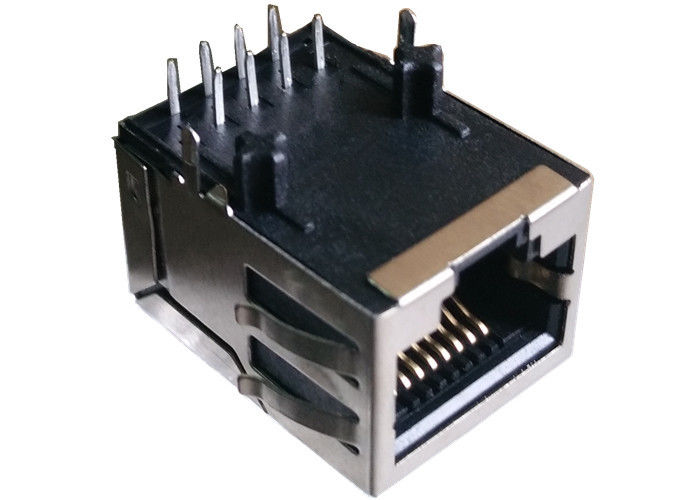

LAN magnético 10/100BaseT do jaque WE-RJ45 de 7499011002A rj45

LAN magnético 10/100BaseT do jaque WE-RJ45 de 7499011002A rj45

Detalhes rápidos

LAN-Übertrager WE-RJ45LAN 10/100BaseT

1.RJ-45 precisa de ser padrão combinado do FCC.
2.Complies com exigência de padrões de IEEE802.3u.
O conector 3.RJ-45 integrou com transformador/resistor da impedância/capacitor de alta tensão.
4.Size mesmos como conector RJ-45 para salvar o espaço da placa do PWB.
radiação do IEM 5.Reduced para melhorar o desempenho do IEM.
6.Design para 10/100 de transmissão BAIXA sobre o cabo UTP-5.
7.Compliance com exigências de ROHS.
variação da temperatura 8.Operating: 0℃ a +70℃/-40℃ a +85℃
variação da temperatura 9.Storage: -25℃ a +85℃.

modelo 10.Designing: 】 do 【7499011002A

modelo da produção 11.Mass: 】 Do 【

TRAVA DE MAG.REVERSE,

Diodo emissor de luz opcional; IEM-dedo opcional.

Descrição


LAN-Übertrager WE-RJ45LAN 10/100BaseT

1. Tipo de produto características:

  1) Tipo = conector de produto
  2) Tipo de Jack = RJ45
  3) Perfil = padrão
  4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)

2. Acessório mecânico:
  1) Configuração de Jack = 1 x 1

3. Características elétricas:
  1) Protegido = sim

4. Características relacionadas da terminação:
  1) Dedo do IEM - parte inferior = sem
  2) Método = solda da terminação

5. Características relacionadas do corpo:
  1) A configuração do porto = escolhe/multi
  2) Dedos do IEM - parte superior e lados = com sem
  3) Orientação = padrão da trava - aferrolhe
  4) O PWB ata o comprimento

6. Características relacionadas do contato:
  1) Preloaded = sim
  2) Tipo da terminação do contato = através da montagem do furo/superfície

7. Abrigando características relacionadas:
  1) Estilo = Jack do conector

8. Padrões do setor:
  1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
  2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,

      Solda capaz a 260°C, solda da onda da onda capaz a 265°C

      Reflow-solda opcional;
  3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente

9. Marcação de identificação:
  1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
  2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms

10. Condições para o uso:
  1) Aplica-se a = placa de circuito impresso
  2) Circunstâncias ambientais = escritório/locais
  3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Pedidos para o usuário terminal

Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…

Vantagens competitivas

18 anos de experiência da produção,

pessoal 2600,

teste de 100%

Prazo de entrega flexível

Cliente principal

Projete para o si, Intel, Samsung, solha, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplicação do EMS

Conjunto flexível incorporado do PWB; Conjunto Rígido-flexível do PWB; Micro-eletrónico, microplaqueta de aleta; Micro-eletrónico, microplaqueta a bordo; Conjunto Optoelectronic; RF/conjunto sem fio; Através do conjunto do furo; Conjunto de montagem de superfície; Conjunto de sistema; Conjunto da placa de circuito impresso
