Único porto de LU1T041C-43 LF/LU1S041F-43 LF RJ45 filtro de 10/100 BASE-TX

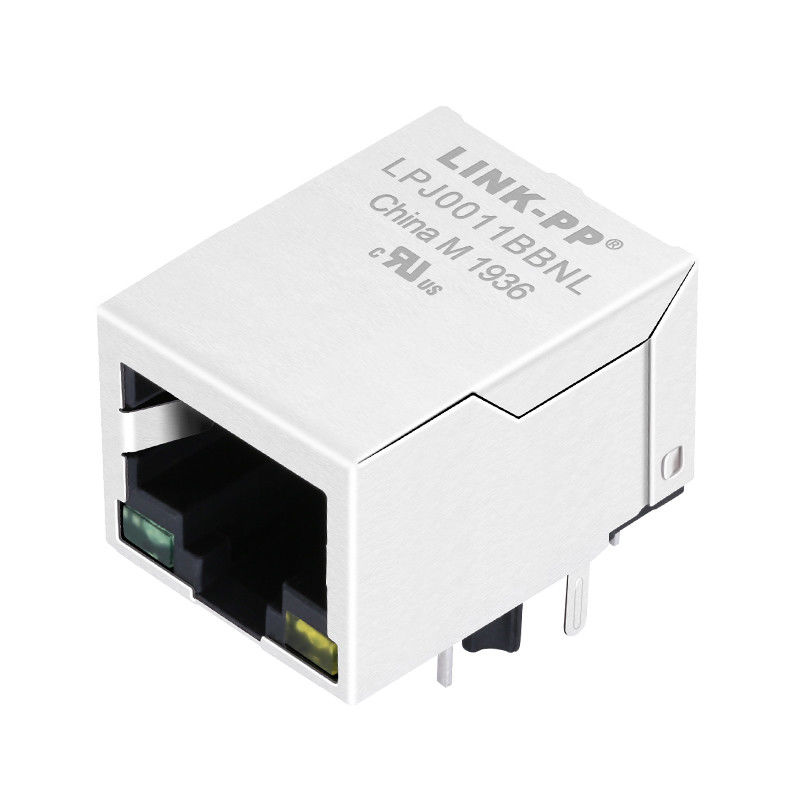

Detalhes rápidos do LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 CONECTOR MAGNÉTICO INTEGRADO

1Conformidade padrão:

• Corresponde aos padrões da FCC para conectores RJ-45.
• Conforme as normas IEEE802.3u.

2. Componentes integrados:

• O conector RJ-45 inclui um transformador, uma resistência de impedância e um capacitor de alta tensão.
• Projetado com o mesmo tamanho de um conector RJ-45 padrão para economizar espaço na placa de PCB.

3- Desempenho:

• Reduz a radiação EMI para melhorar o desempenho geral EMI.
• Projetado para transmissão de 10/100 BASE através de cabo UTP-5.
• Inclui dois LEDs integrados (opcional).

4. EMI e isolamento de sinal:

• Os fios de sinal LED são isolados dos fios de sinal Ethernet para reduzir a EMI e a conversa cruzada.

5- Conformidade RoHS:

• Totalmente conforme com os requisitos RoHS.

6Intervalo de temperatura:

• Intervalo de temperatura de funcionamento: 0°C a +70°C.
• Intervalo de temperatura de armazenagem: -25°C a +85°C.

7Modelos:

• Modelo de projeto: LU1T041C-43 LF / LU1S041F-43 LF.
• Modelo de produção em massa: LPJ0011BBNL.

Descrição

1. Características do tipo de produto:

1) Tipo de produto = conector
2) Tipo de tomada = RJ45
3) Perfil = Padrão
4) Orientação da montagem do PCB = entrada lateral (Ângulo direito) / entrada superior ((vertical)

2- Fixação mecânica:
1) Configuração Jack = 1 x 1

3Características elétricas:
1) Escudo = Sim

4Características relacionadas com a terminação:
1) Dedo EMI - Abaixo = Sem
2) Método de terminação = solda

5Características relacionadas com o corpo:
1) Configuração de porta = Single/Multi
2) Dedos EMI -Top e lados = Com/Sem
3) Orientação do fecho = padrão - fecho para baixo
4) comprimento da cauda do PCB

6- Características relacionadas com o contacto:
1) Pré-carregado = Sim
2) Tipo de terminação de contacto = através de um buraco/montagem de superfície

7Características relacionadas com a habitação:
1) Estilo do conector = Jack

8Normas do sector:
1) Conformidade RoHS/ELV = conformidade RoHS, conformidade ELV
2) Processos de solda livre de chumbo = solda a ondas capaz de atingir 240°C,

Soldagem por ondas com capacidade para 260°C, Soldagem por ondas com capacidade para 265°C

A refluxo-soldagem é facultativa;
3) Histórico de conformidade com o RoHS/ELV = Sempre foi conforme com o RoHS

9Marcação de identificação:
1) Cor LED esquerda (Posição # 1) = Verde - resistor de 250 ohms
2) Cor LED direita (Posição # 2) = Verde - resistor de 250 ohms

10Condições de utilização:
1) Aplica-se à placa de circuito impresso
2) Condições ambientais = Escritório / local
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

11Hipot: 1500Vrms MIN

Especificações do material do LU1T041C-43 LF / LU1S041F-43 LF:

1. Material de plástico: A caixa preta de plástico térmico (UL 94V-0) garante alta retardância de chama e durabilidade.
2. Escudo metálico: latão com espessura de níquel de 20 u "para blindagem eficaz.
3. Fios de moagem: bronze de fósforo com revestimento de ouro seletivo para condutividade confiável.
4. Pin de solda: 0,4x0,4 mm, bronze de fósforo com soldagem para montagem segura de PCB.
5. Este conector versátil é ideal para aplicações industriais que exigem desempenho robusto e alta confiabilidade na conectividade Ethernet.
