Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: KLA1S109-34 LF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 250000-320000/Month
número da peça: |
KLA1S109-34 LF |
produção em massa: |
LPJG0801BANL |
Munafactuer original: |
LINK-PP |
Aplicação: |
1000Base-T |
Terminação: |
Solda |
LEDs: |
Opcional |
Fósforo de IC: |
ATSAMD20E18A-MNT |
Estilo da montagem: |
MERGULHO/entrada do lado |
número da peça: |
KLA1S109-34 LF |
produção em massa: |
LPJG0801BANL |
Munafactuer original: |
LINK-PP |
Aplicação: |
1000Base-T |
Terminação: |
Solda |
LEDs: |
Opcional |
Fósforo de IC: |
ATSAMD20E18A-MNT |
Estilo da montagem: |
MERGULHO/entrada do lado |

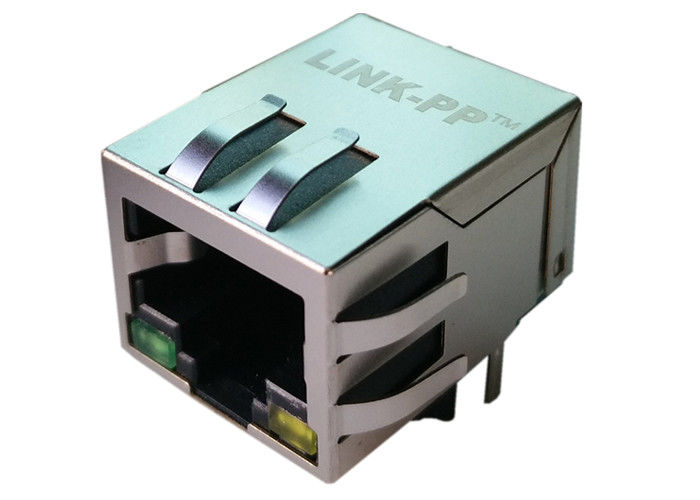

1000 BASE-T RJ45 1 x 1 INTEGRARAM O CONECTOR do MAGNETICS
1.RJ-45 precisa de ser padrão combinado do FCC
2.Complies com exigência de padrões de IEEE802.3u.
conector 3.RJ 45 com o 10/100 de BASE-TX magnético.
4.Comply com o CD exigência-inteiro da número da peça de RoHS, o nenhum hectograma, o nenhum Cr6+, o nenhum PBB e PBDE e o nenhum Pb nos pinos externos.
variação da temperatura 5.Operating: 0℃ a +70℃.
variação da temperatura 6.Storage: -25℃ a +125℃
modelo 7.Designing: 】 DO 【KLA1S109-34 LF
modelo da produção 8.Mass: 】 Do 【LPJG0801BANL
TRAVA DE MAG.REVERSE,
Diodo emissor de luz opcional; IEM-dedo opcional.
1x1 conector fêmea com 10/100/1000 de Magnetics integrado base-T, diodo emissor de luz do porto RJ45 amarelo/verde, aba para baixo, RoHS | |
Número da peça de LINK-PP | LPJG0801BANL |
Número da peça de Bothhand | KLA1S109-34 LF |
Aplicação-Lan | ETHERNET (não ponto de entrada) |
AutomDX | SIM |
Circuito do Bst | SIM |
Configuração RX | T, C |
Configuração TX | T, C |
Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
Núcleos pelo porto | 8 |
Diodos | NENHUNS DIODOS |
Opção do diodo emissor de luz | Diodo emissor de luz amarelo/verde |
Trava | ABA para baixo |
Número de portos | 1X1 |
PWB | FR4 |
Ângulo da montagem do PWB | ENTRADA LATERAL |
PWB que retém o cargo | CARGO DE T |
Altura do pacote (polegadas) | 0,528 |
Altura do pacote (milímetro) | 13,40 |
Comprimento do pacote (polegadas) | 0,839 |
Comprimento do pacote (milímetro) | 21,30 |
Largura do pacote (polegadas) | 0,626 |
Largura do pacote (milímetro) | 15,90 |
Tipo do Pin | SOLDA DE THT |
RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
Busca | SIM |
Abas do IEM do protetor | sem |
Velocidade | 10/100/1000 de BASE-T |
Temperatura | 0 A 70℃ |
Relação RX das voltas | 1CT: 1CT |
Relação TX das voltas | 1CT: 1CT |
1. Tipo de produto características:
1) Tipo = conector de produto
2) Tipo de Jack = RJ45
3) Perfil = padrão
4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)
2. Acessório mecânico:
1) Configuração de Jack = 1 x 1
3. Características elétricas:
1) Protegido = sim
4. Características relacionadas da terminação:
1) Dedo do IEM - parte inferior = sem
2) Método = solda da terminação
5. Características relacionadas do corpo:
1) A configuração do porto = escolhe/multi
2) Dedos do IEM - parte superior e lados = com sem
3) Orientação = padrão da trava - aferrolhe
4) O PWB ata o comprimento
6. Características relacionadas do contato:
1) Preloaded = sim
2) Tipo da terminação do contato = através da montagem do furo/superfície
7. Abrigando características relacionadas:
1) Estilo = Jack do conector
8. Padrões do setor:
1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,
Solda capaz a 260°C, solda da onda da onda capaz a 265°C
Reflow-solda opcional;
3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente
9. Marcação de identificação:
1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms
10. Condições para o uso:
1) Aplica-se a = placa de circuito impresso
2) Circunstâncias ambientais = escritório/locais
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
