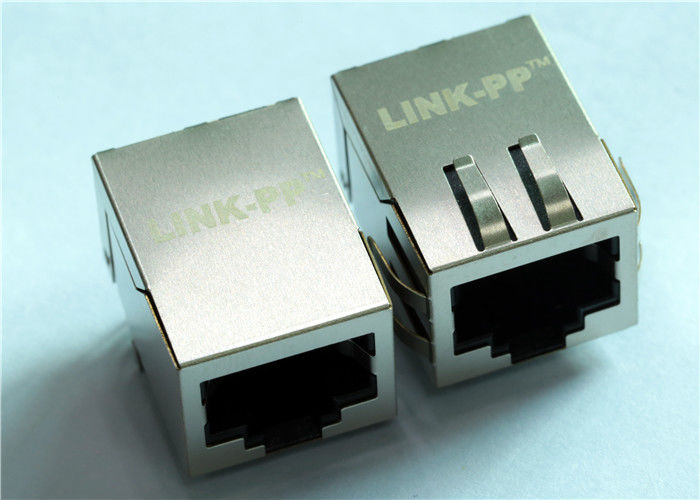

Conector do porto de LF1S028 LF/LF1S022 LF RJ45 o único integrou o filtro 10BaseT

Detalhes rápidos
ÚNICO MÓDULO DE CONECTOR RJ45 COM MAGNETICS 10/BASE-TX INTEGRADO

1.RJ-45 precisa de ser padrão combinado do FCC
2.Complies com exigência de padrões de IEEE802.3u.
conector 3.RJ 45 com o 10/100 de BASE-TX magnético.
4.Comply com o CD exigência-inteiro da número da peça de RoHS, o nenhum hectograma, o nenhum Cr6+, o nenhum PBB e PBDE e o nenhum Pb nos pinos externos.
variação da temperatura 5.Operating: 0℃ a +70℃.
variação da temperatura 6.Storage: -25℃ a +125℃
modelo 7.Designing: Cruz alternativa equivalente de LF1S028 LF/LF1S022 LF
modelo da produção 8.Mass: LPJ0211DNL

TRAVA DE MAG.REVERSE,
Diodo emissor de luz opcional; IEM-dedo opcional.

Descrição

Único conector Rj45 com o 10Mbps integrado magnético, encontrando IEEE 802,3
1. tipo de produto características:
1) Tipo = conector de produto
2) Tipo de Jack = RJ45
3) Perfil = padrão
4) Orientação da montagem do PWB = entrada do lado (ângulo direito)
2. acessório mecânico:
1) Configuração de Jack = 1 x 1
3. características elétricas:
1) Protegido = sim
4. características relacionadas da terminação:
1) Dedo do IEM - parte inferior = sem
2) Método = solda da terminação
5. características relacionadas do corpo:
1) A configuração do porto = escolhe/multi
2) Dedos do IEM - parte superior e lados = com sem
3) Orientação = padrão da trava - aferrolhe
4) O PWB ata o comprimento
6. características relacionadas do contato:
1) Preloaded = sim
2) Tipo da terminação do contato = através da montagem do furo/superfície
7. abrigando características relacionadas:
1) Estilo = Jack do conector
8. padrões do setor:
1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,
Solda capaz a 260°C, solda da onda da onda capaz a 265°C
Reflow-solda opcional;
3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente
9. marcação de identificação:
1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms
10. condições para o uso:
1) Aplica-se a = placa de circuito impresso
2) Circunstâncias ambientais = escritório/locais
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms

Pedidos para o usuário terminal
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
