Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: J0G-0003NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.08-$1.79
Detalhes da embalagem: 60pcs/tray, ou pacote do carretel
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 2800K-PCS/Month
Número da peça: |
J0G-0003NL |
Feito na china: |
LPJK7003B98NL |
Tensão de isolamento: |
2250 V CC |
Turns Ratio: |
1CT: 1CT |
Faixa de temperatura: |
0 ° C a +70 ° C. |
Taxa de dados: |
1000Base-T |
No. de canais/portas: |
1x1 |
Estilo de montagem: |
orifício |
Número da peça: |
J0G-0003NL |
Feito na china: |
LPJK7003B98NL |
Tensão de isolamento: |
2250 V CC |
Turns Ratio: |
1CT: 1CT |
Faixa de temperatura: |
0 ° C a +70 ° C. |
Taxa de dados: |
1000Base-T |
No. de canais/portas: |
1x1 |
Estilo de montagem: |
orifício |

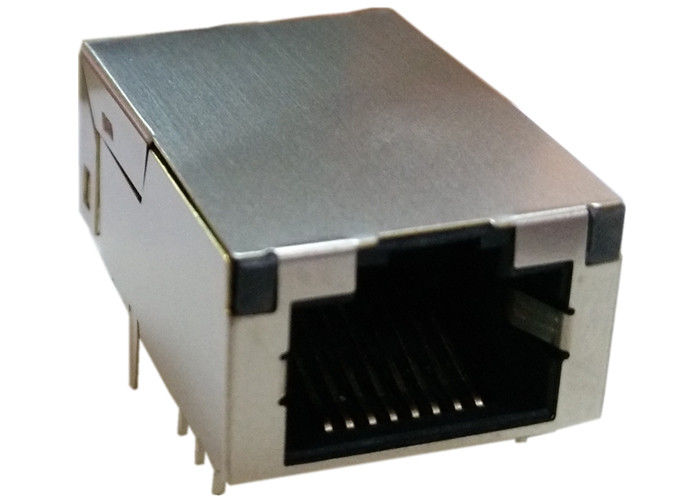

O J0G-0003NL é um conector RJ45 de porta única para aplicações 1000BASE-T, com um design de entrada lateral de ângulo reto de 90 °, montagem através de um buraco, isolamento 2250 VDC e conformidade RoHS.
| Ponto | Especificações |
|---|---|
| Número da parte | J0G-0003NL |
| Descrição | CONN,RJ45,1X1,1GD,1:1,TY NPB |
| Tipo de conector | RJ45 |
| Contagem de portos | 1x1 |
| Taxa de dados | 1000BASE-T |
| Estilo de montagem | Por um buraco |
| Orientação | 90° Ângulo reto |
| Ângulo de montagem do PCB | Entrada lateral |
| Relação de voltas | 1CT:1CT |
| Voltagem de isolamento | 2250 VDC |
| Intervalo de temperatura | 0°C a +70°C |
| RoHS | - Sim, sim. |
| Opção LED | Amarelo e Verde / Verde |
| Tabs de EMI do escudo | Sem |
| Tabs de EMI laterais | - Não, não. |
OJ0G-0003NL conector RJ45 de porta única é um compacto, de alto desempenhoConector Ethernet 1x1 concebido para:Aplicações de rede 1000BASE-T.Orientação em ângulo reto de 90°,um sistema de montagem de PCB de entrada lateral, eInstalação através de um buraco, este conector é uma escolha prática para equipamentos conscientes do espaço que precisam de conectividade estável Gigabit Ethernet.
Projetado para transmissão de sinal confiável e desempenho elétrico robusto, oO conector J0G-0003NL RJ45 é bem adequado para sistemas industriais, dispositivos de rede, equipamentos de comunicação e projetos Ethernet incorporados.2250 VDC tensão de isolamento,1CT:1CT, e a construção compatível com a RoHS tornam-na uma opção confiável para engenheiros que procuram uma solução RJ45 de porta única.
O conector J0G-0003NL RJ45 é projetado para suportar uma forte integridade do sinal em toda a faixa Gigabit Ethernet.As suas características elétricas tornam-no adequado para sistemas que exigem transmissão fiável e desempenho controlado.
Especificações elétricas @ 25°C Temperatura de funcionamento: 0°C a +70°C
| Parâmetro | Faixa de ensaio | Desempenho típico |
|---|---|---|
| Perda de inserção (TX/RX) | 1 ‰ 100 MHz | -1,0 dB |
| Perda de retorno | 1 ̊10 MHz | -18 dB |
| Perda de retorno | 30 MHz | -18 dB |
| Perda de retorno | 60 ̊80 MHz | -12 dB |
| Perda de retorno | 80 ̊100 MHz | -10 dB |
| Transmissão | 1 ̊10 MHz | -40 dB |
| Transmissão | 32 ̊65 MHz | -35 dB |
| Transmissão | 65 ‰ 1000 MHz | -30 dB |
| Rejeição do modo comum | 1 ̊125 MHz | -30 dB |
| Teste de resistência hipo / dielétrica | 60 Hz, 1 minuto | 1500 Vrs |
OO conector RJ45 de porta única J0G-0003NL pode ser utilizado numa ampla gama de produtos com Ethernet, incluindo:
OJ0G-0003NL conector RJ45 de porta única é uma boa opção para1000BASE-T Ethernet projetos que precisam de um compactoCom um desempenho elétrico sólido, montagem mecânica fiável e conformidade RoHS, é uma excelente escolha para engenheiros que procuram um1x1 conector RJ45 para redes profissionais e aplicações industriais.
OJ0G-0003NL é umum conector RJ45 de porta única utilizado paraConexões 1000BASE-T Gigabit Ethernet em redes, aplicações industriais e embutidas.
Sim, tem umOrientação de 90° em ângulo reto eProjeto de montagem de PCB de entrada lateral.
Sim, foi concebido paraAplicações 1000BASE-T.
A tensão de isolamento é2250 VDC.
Sim, é.Compatível com a RoHS.
