JXF0-2512NL Conector RJ45 2.5GBase-T (90W PoE++, Robusto, THR)

O

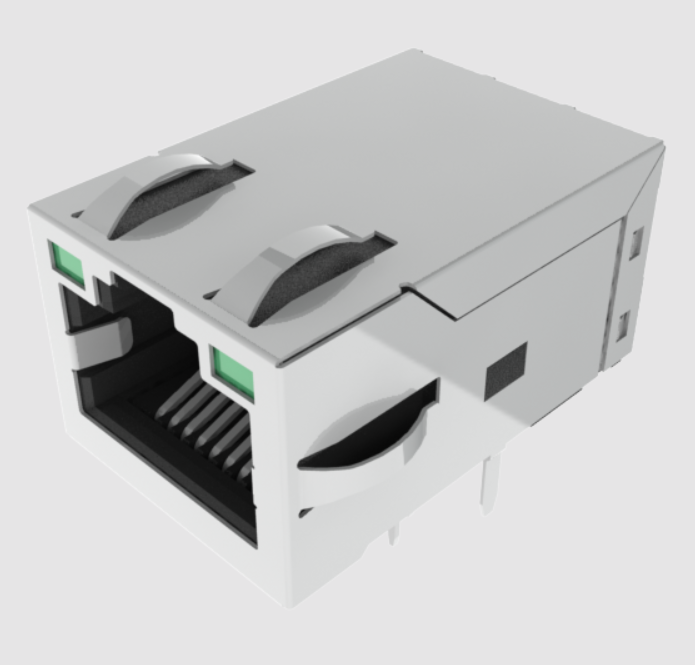

 JXF0-2512NL é projetado para atender às demandas duplas de aumento de largura de banda e alimentação de dispositivos de alta potência em ambientes industriais robustos. Atendendo às especificações completas IEEE 802.3bz e IEEE 802.3bt, este conector integrado RJ45 1x1 oferece transmissão Ethernet estável de 2,5 Gbps enquanto simultaneamente fornece ou recebe até 90W de potência contínua em cabos de Categoria de 4 pares.Para manter a fidelidade superior do sinal sob cargas DC pesadas, o JXF0-2512NL incorpora uma

bobina de modo comum interna de 3 fios (3W) colocada especificamente no lado PHY. Isso isola os núcleos das bobinas magnéticas da corrente de polarização DC de 900mA que flui através das derivações centrais do lado do cabo, evitando completamente a saturação do núcleo magnético. Alojado em termoplástico UL 94V-0 de alta temperatura com caudas de solda de estanho fosco de 3,20 mm, o componente é totalmente classificado para montagem automatizada Through-Hole Reflow (THR / Pin-in-Paste), alcançando vida útil MSL 1 e suportando perfis de reflow de pico de 260°C (IPC/JEDEC J-STD-075 Categoria R7).Principais Características:

Integridade de Sinal de Alta Velocidade de 2,5 Gbps

• : A perda de inserção é mantida abaixo de -1,0 dB em 1–250 MHz, com perda de retorno excedendo -20 dB (1–40 MHz) e -10 dB (100–250 MHz) para diagramas de olho limpos e baixas taxas de erro de bit.Entrega de 90W 4 Pares IEEE 802.3bt
• : Pinos dedicados de alta corrente (Pinos 15–18) canalizam até 900mA contínuos por loop de par (total de 1,8A por loop) diretamente para os pares do cabo.Saturação DC Zero (Bobina PHY 3W)
• : O posicionamento da bobina de 3 fios no lado PHY garante supressão máxima de ruído de modo comum (CMRR até -35 dB) sem degradação do sinal induzida por DC.Diagnósticos Bi-Color Integrados
• : LEDs anti-paralelos esquerdo e direito embutidos (Verde @ 568nm / Amarelo @ 585nm) acionados pelos Pinos 11–14 fornecem feedback visual instantâneo de link/atividade.Blindagem EMI Abrangente
• : Carcaça de liga de cobre de alta resistência com Garras de aterramento EMI Superior e Lateral garante baixa resistência do chassi e conformidade robusta com os padrões FCC Part 68 e CISPR.Matriz de Especificações Técnicas

1. Características Elétricas e de RF (@ 25°C, Operação -40°C a +85°C)

Métrica

2. Classificações Ambientais, de Material e Mecânicas

Parâmetro

Métrica

Dimensões Físicas

: 16,80 mm (Largura) × 25,53 mm (Comprimento) × 13,50 mm (Altura acima da PCB).Recorte de Painel Sugerido

: 17,82 mm × 14,01 mm. Orientação da trava: Trava (TU).Guia de Referência Cruzada e Seleção de Família

:14× Furos de Sinal e PoE: Diâmetro acabado

• :14× Furos de Sinal e PoE: Diâmetro acabado
  • : MD1+ / MD1- | Pinos 3 e 4: MD2+ / MD2-Pinos 5 e 6
  • : MDCT2 / MDCT3Pinos 7 e 8
  • : MD3+ / MD3- | Pinos 9 e 10: MD4+ / MD4-Pinos 11 a 14 (LEDs Bi-Color, Quadrado 0,50 × 0,50 mm)
• :14× Furos de Sinal e PoE: Diâmetro acabado
  • : LED Esquerdo (Verde @ 568nm / Amarelo @ 585nm)Pinos 13 e 14
  • : LED Direito (Verde @ 568nm / Amarelo @ 585nm)Pinos 15 a 18 (Entradas de Injeção de Potência PoE, 0,45 × 0,35 mm)
• :14× Furos de Sinal e PoE: Diâmetro acabado
  • : VDC1+ | Pino 16: VDC1-Pino 17
  • : VDC2+ | Pino 18: VDC2-Terminação Interna
  • : 4× capacitores de 22nF, 4× resistores de 75Ω, capacitor de isolamento de 1nF 2kV para aterramento do chassi.Especificações do Furo de Broca

:14× Furos de Sinal e PoE: Diâmetro acabado

• Ø0,89 mm.Guia de Referência Cruzada e Seleção de Família
• Ø1,02 mm.Guia de Referência Cruzada e Seleção de Família
• Ø1,57 mm.Guia de Referência Cruzada e Seleção de Família
• Ø3,25 mm.Guia de Referência Cruzada e Seleção de Família

Modelo

P1: Por que o JXF0-2512NL requer uma bobina interna de 3 fios (3W) no lado PHY?

R: Ao fornecer 900mA de corrente DC contínua pelos pares do cabo, as bobinas de modo comum convencionais do lado do cabo sofrem severa saturação magnética DC, colapsando a indutância e destruindo a integridade de dados multigigabit. Colocar uma bobina de 3 fios no lado PHY isola as bobinas da corrente DC direta, garantindo CMRR consistente em todas as frequências.

P2: Qual é a regra de teste de isolamento para o JXF0-2512NL durante o teste Hi-Pot de produção?

R: A classificação de isolamento dielétrico de 2250 VDC aplica-se estritamente ao transformador (Pri:Sec). Nunca aplique potenciais de teste de alta tensão entre os contatos do cabo RJ45 e os pinos PoE do lado da PCB (Pinos 15–18), pois essas linhas de energia são roteadas diretamente para as derivações centrais do transformador.

P3: O JXF0-2512NL pode ser montado usando fornos de reflow SMD padrão?

R: Sim. O componente é totalmente qualificado para Through-Hole Reflow (THR / Pin-in-Paste). Com uma classificação MSL 1 e classificação J-STD-075 R7, ele suporta temperaturas de pico de reflow sem chumbo de até 260°C sem risco de bolhas no plástico ou desalinhamento dos pinos.
